CS-1224G
2 埠SFP Gigabit + 24埠 10/100/1000M Gigabit 網路交換器
CERIO CS-1224G是一台高效能網路交換器，支援共26埠網路Gigabit 埠，其中包括 24埠10/100 /1000Mbps UTP RJ45網路埠,與2 埠SFP埠光纖擴充埠且每埠皆支援TX Auto-Negotiation流量調變， CS-1224G主體設計符合19吋機架式及1U規格，適合架設於辦公室、飯店、校園…等網路機房上於機架或特定集中開放置放於桌上使用。 CS-1224G可運行於大型的網路架構中的分散最終末端節點區域，與除作為最終末端高速Gigabit 連接存取使用外亦可做為主要網路區域與區域間作為骨幹結合，因此特性完全符合時代大量多媒體和影像傳大頻寬傳輸之需求，此產品將是您時下最需要的網路交換器首選。
CERIO CS-1224G提供24埠 10/100/1000 Mbps 高速傳輸，可隨插即用且支援各種網絡協定，設備裝設工程變得簡單、迅速。每埠皆具有Auto-MDI/MDIX功能，可支援平行線、跳線連結，具備自動辨識功能。Auto-negotiation流量調變功能，可自動偵測連接設備，並依照設備規格切換至10/100/1000Mbps等模式進行運作，同時支援全雙工/半雙工模式，實現頻寬雙向溝通。 支援Green Ethernet環保節能IEEE802.3az省電新技術。省電模式支援設備連線運作偵測及傳輸距離自動偵測，讓資料轉換過程更加有效率，當省電模式啟動，在提供Gigabit高速資料傳輸速度同時也減少電力耗損，最高節省可達81％。透過無阻塞(Non-blocking)及無線頭阻塞(Non-head-of-line blocking)全線速傳輸技術，讓CS-1224G Green Ethernet乙太網交換器傳遞資料封包更順暢。單埠背板頻寬能力支援2Gbps頻寬，在10/100/1000的工作環境下，整台交換器最高總背板頻寬可高達52Gbps。
產品特色
- 符合 IEEE802.3 10Base-T Ethernet, IEEE802.3u 100Base-TX ,IEEE802.3ab 1000Base-T ,IEEE802.3z 1000Base-X 等安全規範。
- 24 埠10/100/1000Mbps TX Auto-Negotiation流量調變網路交換器。
- 另外提供 2埠 Gigabit SFP 光纖埠供連接MinIGBic1000Base-SX/LX 的光纖模組。
- 支援EEE乙太網路節能技術, 完全符合IEEE802.3az規範標準。
- Green Ethernet環保節能技術, 省電模式支援設備運作偵測及傳輸距離自動偵測。
- SFP埠支援自動偵測並針對各款mini-GBIC 模組接入完全偵測使用。
- 支援每埠全雙工/半雙工自動偵測功能。
- 支援使用儲存並傳送(Store & Forward)及過濾(Filtering)傳送方式。
- 支援IEEE 802.3x及Back Pressure流量控制(Flow Control)。
- 支援10K巨大封包，有效的提升檔案更快速傳輸。
- 提供無阻塞(Non-blocking)及無線頭阻塞(Non-head-of-line blocking)全線速傳輸。
- 支援網路介面Auto MDIX功能, 可支援平行線、跳線連接埠, 具備自動辨識功能。
- 自動偵測MAC位址並學習及記憶。
- 支援最高8K MAC位址。
- 支援4.1Mb 緩衝buffer。

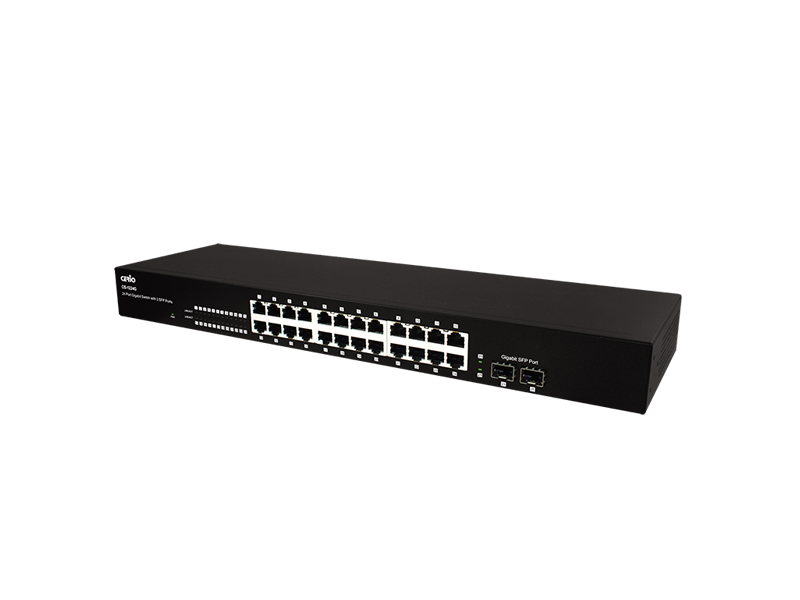

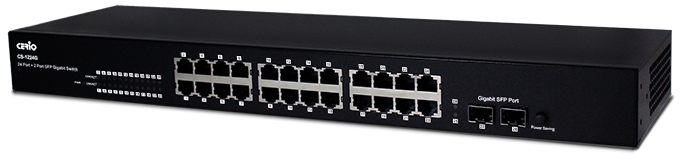

硬體外觀
| 產品標準及硬體規格 | |
| 標準規範 | IEEE 802.3 10Base-T |
| IEEE 802.3u 100Base-TX, | |
| IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-SX/LX | |
| IEEE 802.3x Flow Control | |
| IEEE 802.3az Energy Efficient Ethernet- EEE | |
| 埠數 | 1~24 埠RJ-45 connectors for 10/100/1000 BASE-TX |
| 25~26 埠 Gigabit SFP 光纖擴充埠 | |
| 存取方式 | CSMA / CD |
| 傳輸媒介 | 10BASE –T: UTP Cat. 3 or up, |
| 100BASE-TX: UTP Cat. 5 or up, | |
| 1000BASE-T: UTP Cat. 5 or up | |
| 傳送方式 | Store and Forward |
| MAC位址大小 | 8K |
| 緩衝區暫存大小 | 4.1Mbits |
| 資料傳輸速率 | 10/100/1000Mbps (Half-duplex) |
| 20/200/2000Mbps (Full-duplex) | |
| Jumbo frames巨大封包 | 支援 9K 巨大封包傳輸格式 |
| Auto MDI/MDIX | Yes |
| LED 指示燈號 | Per Port:(Link/ACT): 狀態*24 , Per Unit : 電源 * 1 , SFP 狀態 * 2 |
| 背板頻寬 | 52Gbps |
| 環境及特性 | |
| 電力消耗 | 4.7 Watts |
| 電源方式 | Power cord : 內建式電源連接電源線使用 |
| 電源供應 | AC 100~240 VAC, 50-60Hz 電源 |
| 操作溫度 | 0° to 50° C |
| 儲存溫度 | -40° to 70° C |
| 操作濕度 | 5% to 90% non-condensing |
| 儲存濕度 | 5% to 90% non-condensing |
| 尺寸 ( W x H x D ) | 441 x 131 x 44 mm ( 19 inch) |
| 重量 | 1.92kg |
| 生產區域 | TW or CN |
| 安全規範 | FCC , CE , RoHS-compliant |
| 包裝內容 | |
| CS-1224G 本體 | x1 |
| 19″機架套件 | x1 |
| 電源線 | x1 |
| 產品保證卡 | x1 |
| 快速安裝使用手冊 | x1 |
