CS-1224XG
2埠 SFP 10G + 24埠 10/100/1000M Gigabit 網路交換器
CERIO CS-1224XG 是一款高效能網路交換器，支援共26個網路Gigabit 埠，其中包括 24埠10/100/1000Mbps UTP RJ45網路埠與2 埠SFP 10G光纖擴充埠。CS-1224XG在網路部署中非常適合應用於SME/SMB核心環境，提供具高效能及企業級的功能。
CS-1224XG搭配2組SFP 10G 光纖模組作為連接端口，10G光纖設計為您的網絡提高靈活性及大量多媒體和影像應用所需頻寬傳輸的解決方案。使用者可以從10G光纖模組Trunk Switch升級頻寬高達20Gbps，可隨插即用且支援各種網絡協定，使設備裝設工程變得簡單、迅速。
CS-1224XG支援設備連線運作偵測及傳輸距離自動偵測，讓資料轉換過程更加有效率，當省電模式啟動，在提供Gigabit高速資料傳輸速度同時也減少電力耗損，CS-1224XG可以解決區域網絡的局限性，輕鬆提供系統重新定位及支援各種網路協議，隨插即用使設備的安裝更簡單快捷。每埠皆具有Auto-MDI/MDIX功能，可支援平行線、跳線連結，具備自動辨識功能。Auto-negotiation流量調變功能，可自動偵測連接設備，並依照設備規格切換至10/100/1000Mbps等模式進行運作。
CS-1224XG採用專為SMB部署而設計的金屬外殼及1U”規格，適合架設於辦公室、飯店、校園等網路機房或特定集中置放於桌上使用。此外，無風扇設計讓系統運作穩定可靠之外，更提供企業Gigabit頻寬傳輸的解決方案。
產品特色
- 符合 IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X , IEEE802.3az specifications, IEEE802.3ae 10G Fiber等安全規範。
- 24 埠10/100/1000Mbps TX Auto-Negotiation流量調變網路交換器。
- 支援 2 埠SFP 10G 光纖Fiber uplink ports for IEEE 802.3ae 10G SFP-SR, SFP-LR, SFP-ER。
- 支援EEE乙太網路節能技術, 完全符合3az規範標準。
- Green Ethernet環保節能技術, 省電模式支援設備運作偵測及傳輸距離自動偵測。
- 支援每埠全雙工/半雙工自動偵測功能。
- 支援使用儲存並傳送(Store & Forward)及過濾(Filtering)傳送方式。
- 支援IEEE 802.3x及Back Pressure流量控制(Flow Control)。
- 支援10K 巨大封包，有效提升檔案更快速傳輸。
- 提供無阻塞(Non-blocking)及無線頭阻塞(Non-head-of-line blocking)全線速傳輸
- 支援網路介面Auto MDIX功能, 可支援平行線、跳線連接埠, 具備自動辨識功能。
- 自動偵測MAC位址並學習及記憶。
- 支援最高16K MAC位址並支援12Mb 緩衝buffer。

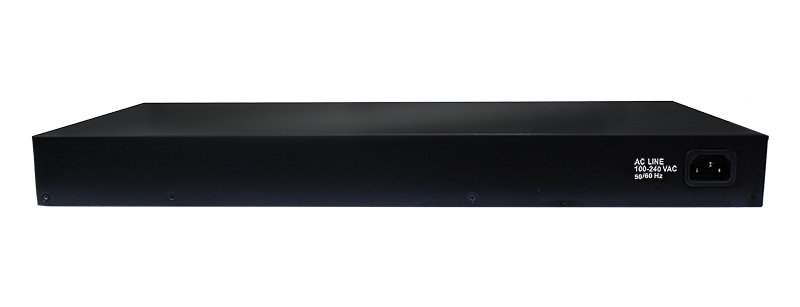

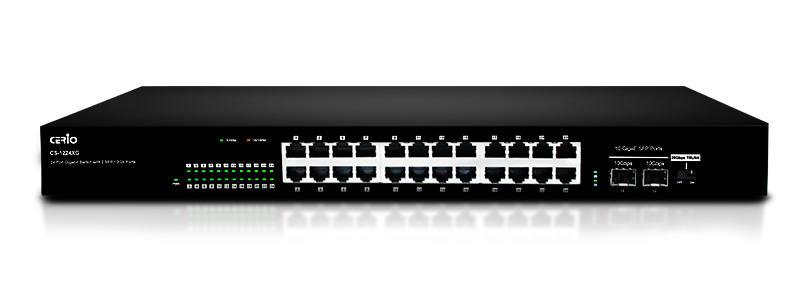

硬體外觀
|
產品標準及硬體規格 |
|
| 標準規範 |
IEEE 802.3 10Base-T |
| IEEE 802.3u 100Base-TX | |
| IEEE 802.3ab 1000Base-T | |
| IEEE802.3ae 10G Fiber | |
| IEEE 802.3x Flow Control | |
| IEEE 802.3az EEE | |
| 埠數 |
24 埠 RJ-45 連接埠 10/100/1000 BASE-TX |
| 2 ports SFP 10G Fiber uplink | |
| 存取方式 | CSMA / CD |
| 傳輸媒介 |
10BASE –T: UTP Cat. 3 or up, |
| 100BASE-TX: UTP Cat. 5 or up, | |
| 1000BASE-T: UTP Cat. 5 or up | |
| 20Gbps Trunk Switch | |
| 10GbE ports to trunk switch for on/off | |
| Support 10G Fiber Type | |
| SFP-SR, SFP-LR, SFP-ER | |
| 傳送方式 | Store and Forward |
| MAC位址大小 | 16K |
| 緩衝區暫存大小 | 12Mb |
| Jumbo Frame | 10K |
| 資料傳輸速率 |
10/100/1000Mbps (Half-duplex) |
| 20/200/2000Mbps (Full-duplex) | |
| 10Gbps /10000Mbps (Full-duplex) | |
| Auto MDI/MDIX | Yes |
| LED燈號顯示 |
Per Port : Link/ACT 狀態 x24 |
| SFP 10Gb Port: 狀態 x2 | |
| Per Unit: (PWR) 電源 x2 | |
| 內建傳輸速度 | 68Gbps |
| 環境及特性 | |
| 電力消耗 | 7.8 Watts |
| 電源方式 | Power cord: 內建式電源連接電源線使用 |
| 電源供應 | AC 100~240VAC, 50-60Hz Auto-sensing |
| 操作溫度 | 0° to 40° C |
| 儲存溫度 | -40° to 70° C |
| 操作濕度 | 10% to 90% 非凝結狀態 |
| 儲存濕度 | 10% to 90% 非凝結狀態 |
| 尺寸( W x H x D ) | 441 x 190 x 44 mm ( 19 吋) |
| 重量 | 2.52kg |
| 安全規範 | FCC, CE, RoHS-Compliant |
| 包裝內容 | |
| 本體 | |
| 電源線 x1 | |
| 快速安裝使用手冊 x1 | |
| 19” 機架套件 x1 | |
| 產品保證卡 x1 | |
