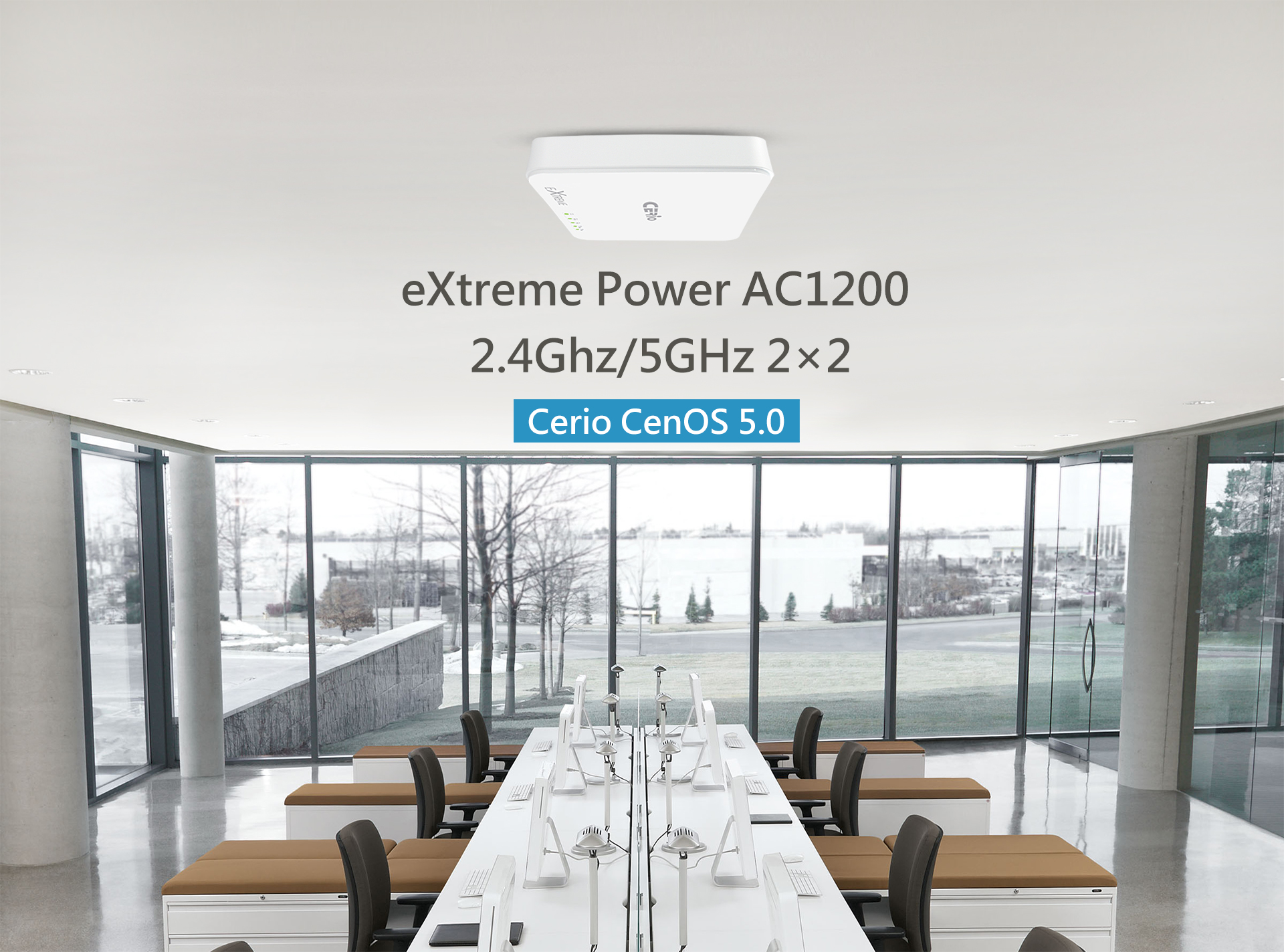

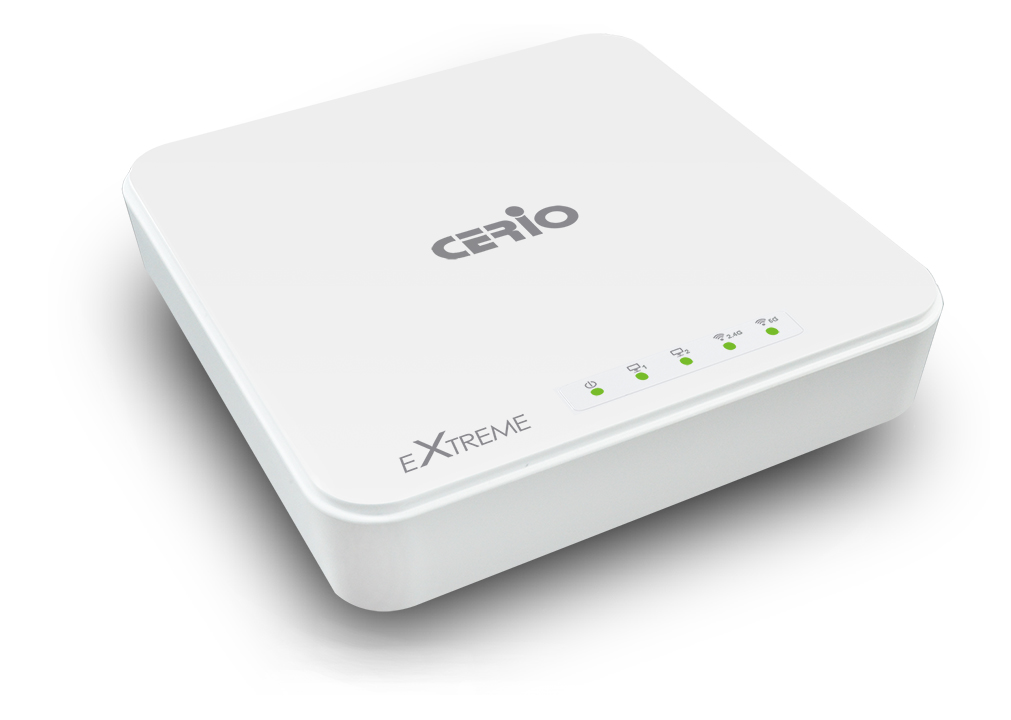

CW-400NAC A2
eXtreme Power AC1200 2.4Ghz/5GHz 2×2 功能型 掛式PoE高速無線基地台 (800mW)
Cerio 的雙頻機種CW-400NAC A1 重新推出CW-400NAC A2 進化特仕版, 在硬體方面改造內部結構, 增加硬體處理效能並擴展運作分流, 完美突破更大極限讓吞吐速率更加穩定與快速, 同時保有無線高功率處裡晶片技術。在軟體方面，保有原先第一代CW-400NAC A1 功能應用之外, 第二代增加上下傳輸最佳化判斷能力, 並強化頻寬管理機制及優化Authentication security應用能力, 為了因應大市場的規劃需求, 此CW-400NAC A2 進化特仕版還增加Router AP模式, 在這模式下,能享有企業等級的802.1Q功能去建置多組VLAN並套用在多組的SSID上, 在不同的SSID下可應用不同的VLAN做不同的服務機制。
Cerio CW-400NAC A2 eXtreme Power AC1200 2.4Ghz/5GHz 2×2 功能掛式PoE高速無線基地台，內建Cerio CenOS 5.0軟體核心支援CAP模式集中管理功能，最大可集中管理128台無線基地台，基地台模式支援認證功能(AAP 認證入口無線基地台)，內建802.1x RADIUS Server 帳戶功能，且AAP模式也支援Repeater與WISP 運作模式，讓環境使用無線基地台的建立或延伸無線基地台佈署架構輕而易舉達成，非常適合應用在企業，商旅、家庭或其他公共場所室內佈建使用。
CW-400NAC A2使用高功率無線放大晶片，內建4組全向性天線除了訊號加大範圍外更讓訊號傳輸更加穩定。CW-400NAC A2的機體設計最適合壁掛與吸頂頂掛安裝，利用隨附的掛式套件可輕易鎖入牆壁或天花板，於設計上並支援拆除卸下”安全鎖”設計，不允許在無工具情況下或不瞭解安全卸如何開啟情況下被輕易拆除卸下，可有效降低安裝於公共場所被隨意拔除遺失的風險。
CW-400NAC A2內建高效能CPU與5Ghz 硬體加速運算晶片，於最佳的無線使用行為環境下在2.4Ghz與5Ghz 兩個頻段使用連接總人數最高可達100人同時無線連線。支援IEEE 802.3af (PoE)網路功能，利用CAT 5乙太網路同時傳輸電源及資料，採用Cerio獨家的PoE再傳遞技術，此功能技術可傳遞供電給下一台標準PoE受電設備( 如IP Cam )方便環境佈建的應用。採用最新的快速無線漫遊802.11r/k 技術，在佈建多台的CW-400NAC A2環境下，使用802.11r/k 快速無線漫遊技術，讓無線使用者迅速的無痕轉跳基地台。
產品特色
- 支援IEEE 802.11bgn 2TX/2RX，最大傳輸速率為300Mbps。
- 支援IEEE 802.11 an/ac 2TX/2RX，最大傳輸速率為867Mbps。
- 支援eXtreme Power 800mW於2.4Ghz輸出功率，500mW 於5Ghz輸出功率。
- 內建4組增益天線全向性天線以達到無線MIMO多重輸入與輸出高速傳送與接收。
- 搭載Cerio CenOS 5.0 核心軟體(Click here for more)。
- 操作模式: (AAP) 認證入口無線基地台模式含WDS功能、 (CAP) 集中式控管平台模式、Client Bridge +
Repeater AP中繼無線基地台模式 / WISP + Repeater AP無線基地台模式、Router 模式(內建16組802.1Q VLAN路由)。 - 支援PoE Bridge 再傳遞功能設計，將剩餘電力傳遞給下一個標準802.3af /at PoE PD受電設備裝置使用。
- 提供網頁式可客製化入口登入頁面與登出頁面自行編制功能。
- 網頁認證功能內建第三方Facebook與Google 的 OAuth2.0開放性授權驗證帳戶功能，並可自訂創建OAuth 2.0 新服務商認證。
- Cerio CenOS 5.0支援集中式控管平台( CAP )模式控管，最多可同時管理128台無線基地台。
- 支援中文輸入與顯示SSID功能，2.4GHz及5GHz時各支援 16 組Multiple-ESSID，整台主機最大支援達32組Multiple-ESSID。
- 在2.4GHz及5GHz各自使用AP模式支援8組WDS 橋接，整台主機最大支援達16組WDS橋接功能。
軟體重要功能
- 內建基本802.1x RADIUS 認證伺服器帳戶資料庫功能適合中小環境免去另外架設伺服器成，與支援指向RADIUS 認證伺服器帳戶設定功能以配合大型環境整合帳戶需求。
- 網頁認證功能支援遠端RADIUS 伺服器, LDAP(AD),本機帳戶,POP3伺服器,遠端MAC批量認證以及訪客功能等認證服務。
- 每組SSID支援設定標準802.1q VLAN Tag標記，並支援設定4096組VLAN Tags標記能力。
- QoS (Quality of Service) 支援頻寬管理及流量優化。
- 支援對網路認證各個使用者頻寬上載/下載速度限制與整體最大頻寬上載/下載速度限制控制。
- 支援IEEE802.11f IAPP無線網路漫遊功能外更支援最新802.11r/k快速無線漫遊技術。
- 支援最新Band steering頻段切換轉向技術，在802.11ac運作下用戶端使用雙頻網卡時，可利用優選5Ghz的連接機制，藉此完善有效分流負荷的目的。
- 支援Ping Watchdog 問題自動監測，並可設定反應重啟以確保正常運作。
- 作業軟體支援可定時系統重啟功能，管理人員可以依自己需求於每日或每週或每月讓機器時間到時自動試放重啟。
- Cerio CW-400NAC A2內建 CenOS 5.0核心軟體支援集中式控管平台( CAP )模式控管。
- 支援進階CLI via Telnet and SSH介面管理功能。
- 支援GUI監看狀態頁面，提供曲線圖形流量分析表等狀態。
| 軟體系統支援 | |
| 可搭載作業系統 | Cerio CenOS 5.0核心軟體 |
| 產品標準及硬體規格 | |
| 支援無線網路規範 | IEEE 802.11 b/g/n/ac compliant |
| IEEE 802.3 / IEEE 802.3u IEEE 802.11 b/g/n compliant | |
| IEEE 802.11Q VLANIEEE802.3af/at Power Over Ethernet compliant | |
| IEEE802.11e WMMIEEE802.11r/IEEE802.11k Fast Roaming | |
| 有線網路結構 | 10/100/1000BASE-TX Auto MDI/MDI-X Ethernet Connector x 1 (Power over Ethernet 802.3.af/at PoE in ) |
| LED燈號顯示 | PWR (Power) LED x1 |
| ETH1 (PoE In) LED x1 | |
| ETH2 (PoE Bridge) LED x1 | |
| 2.4GHz Wifi LED x1 | |
| 5GHz Wifi LED x1 | |
| 無線網路規格 | |
| 資料傳輸速率 | IEEE802.11b : 1 / 2 / 5.5 / 11Mbps (auto sensing) |
| IEEE801.11g : 6/ 9/ 12/ 18/ 24/ 36/ 48/ 54Mbps | |
| IEEE802.11n : 300Mbps (at 40MHz), 150Mbps (at 20MHz) | |
| IEEE802.11ac : 867Mbps (at 80MHz) 400Mbps (at 40MHz) | |
| 支援頻率範圍 | IEEE802.11nbg: |
| 2.412 ~ 2.462GHz (USA) | |
| 2.412 ~ 2.484GHz (Japan) | |
| 2.412 ~ 2.472GHz(Europe ETSI) | |
| 2.457 ~ 2.462 GHz(Spain) | |
| 2.457 ~ 2.472 GHz (France) | |
| IEEE802.11a/an/11ac: | |
| 5.150 – 5.350 & 5.725 – 5.825 GHz(USA) | |
| 4.900 – 5.250 GHz(Japan) | |
| 5.150 – 5.350 & 5.470 – 5.725GHz (Europe ETSI) | |
| 頻道頻寬 | IEEE802.11b/g/n : 20/40MHz IEEE802.11ac : 20/40/80MHz |
| 存取方式 | CSMA / CA with ACK |
| 調變方式 | IEEE802.11b : DSSS (DBPK,DQPSK,CCK) |
| IEEE802.11a/g/n : OFDM (64-QAM,16-QAM,QPSK,BPSK) | |
| IEEE802.11ac : OFDM (256-QAM, 64,-QAM, 16-QAM, QPSK,BPSK) | |
| 運作頻道 | 802.11b/g/n : 11 for FCC,14 for Japan,13 for Europe, 2 for Spain, 4 for France |
| IEEE 802.11an/ac @ 5GHz : | |
| US : 12 (CH: 36, 40, 44, 48, 52, 56, 60, 64, 149, 153, 157, 161) | |
| Japan : 4 (CH: 34, 38, 42, 46) | |
| ETSI : 19 (CH: 36, 40, 44, 48, 52, 56, 60, 64, 100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140) | |
| 傳送功率 | 2.4Ghz : Max : 29 ± 1 dBm |
| 5Ghz : Max : 27 ± 1 dBm | |
| 接收敏感度 | 2.4Ghz : Max : -96 dBm |
| 5Ghz : Max : -92 dBm | |
| 環境及特性 | |
| 操作溫度 | -10 °C ~ 55 °C |
| 儲存溫度 | -20 °C ~ 65°C |
| 操作溼度 | 10% – 90%非凝結狀態 |
| 儲存溼度 | 10% – 90%非凝結狀態 |
| 天線 | 內建4組增益天線全向性天線 |
| 安裝方式 | 壁掛及吸頂頂掛 |
| 電力消耗 | 24Watt Max (最大無線存取使用時) |
| 電源供應 | 100 – 240V AC Power ; 12 VDC Supports Power Over Ethernet ( POE 48~57V voltage) Integragted IEEE 802.3af /at Power over Ethernet (PoE) |
| 輸入電源 | AC to DC 12V DC支援 |
| 尺寸( W x H x D ) | 158 x 158 x 33 mm |
| 重量 (g) | 276g |
| 安全規範 | FCC,CE, NCC, ROHS compliant |
| 包裝內容 | |
| CW-400NAC A2本體 | x1 |

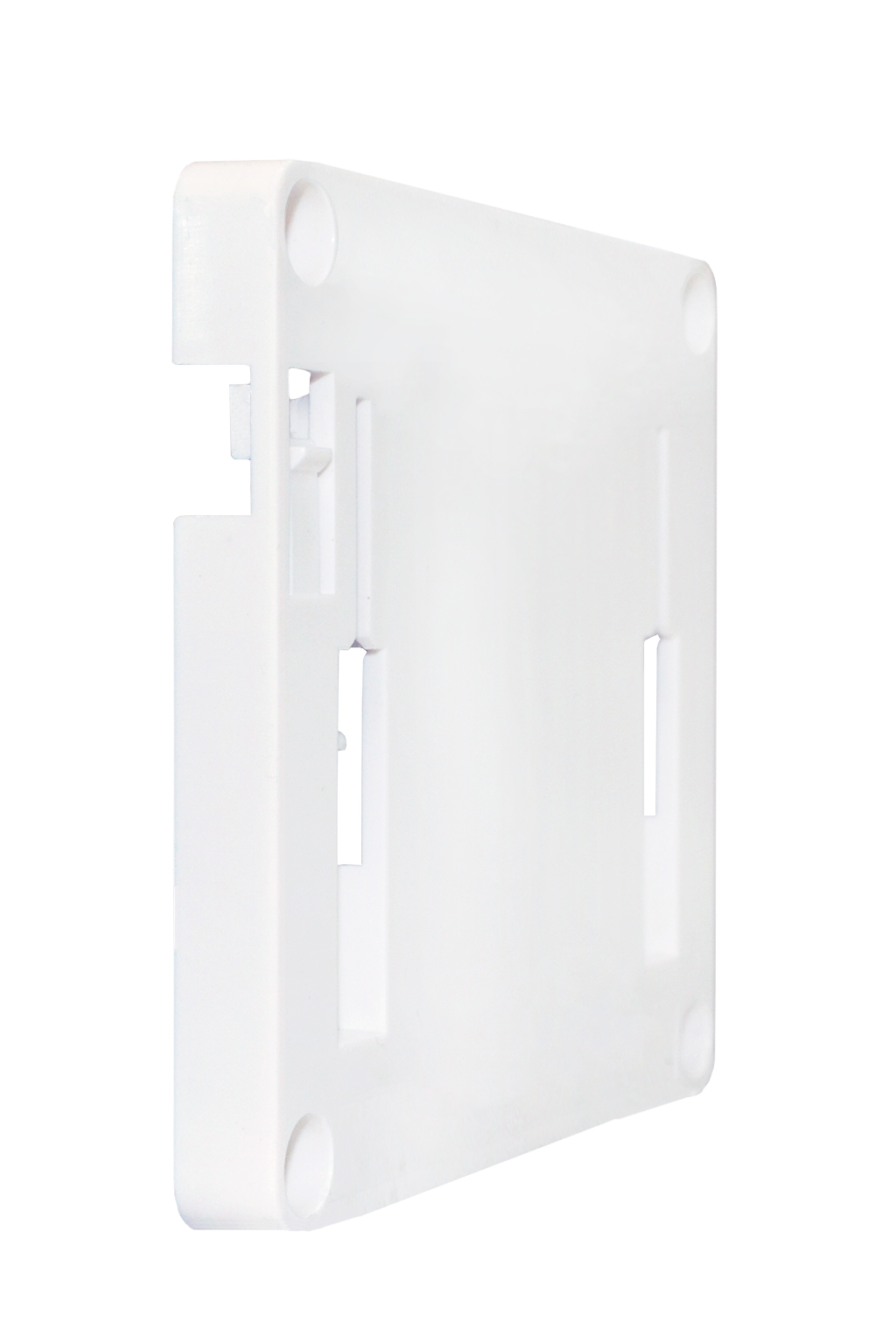

| 壁掛托架 | x1 |
| 壁掛螺絲包 | x1 |
| PoE電源供應器套件 | x1 |
| 使用者手冊光碟 | x1 |
| 快速安裝導引手冊 | x1 |
| 產品保證卡 | x1 |

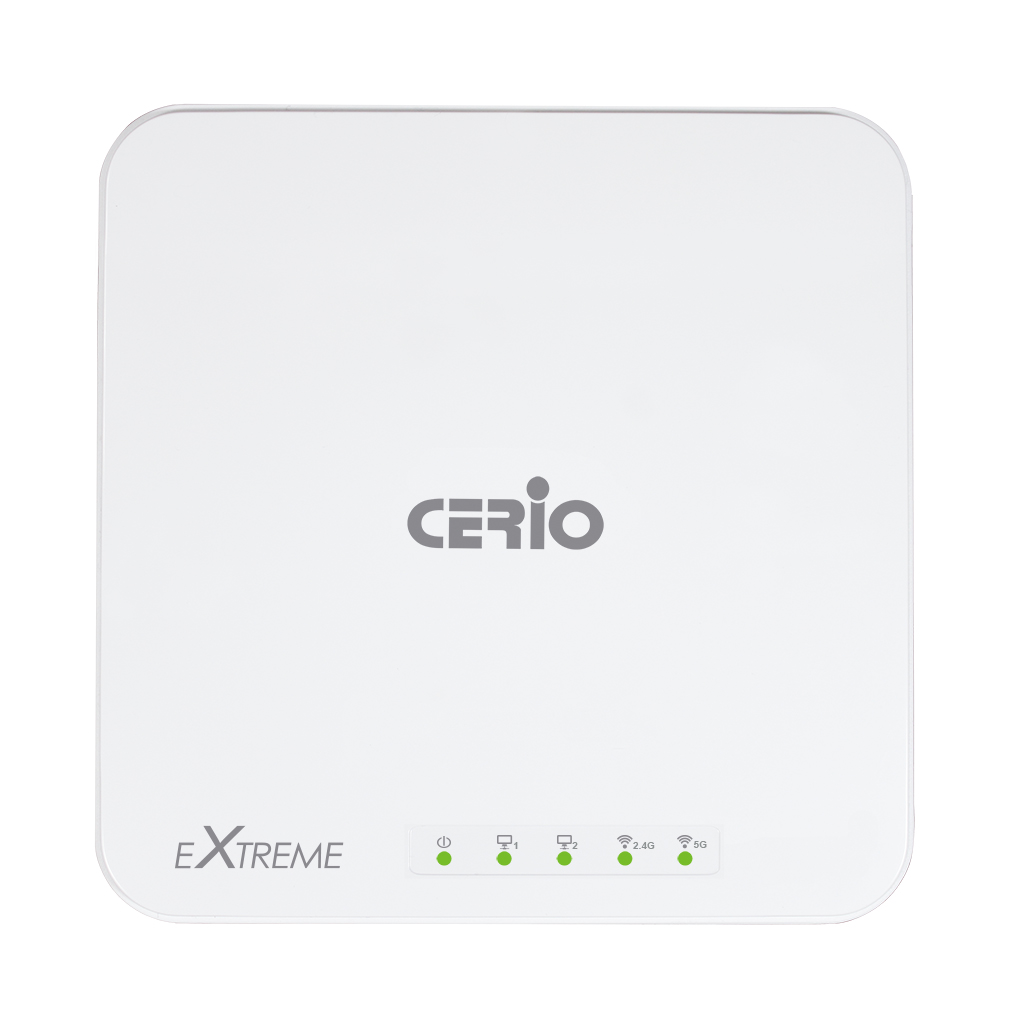

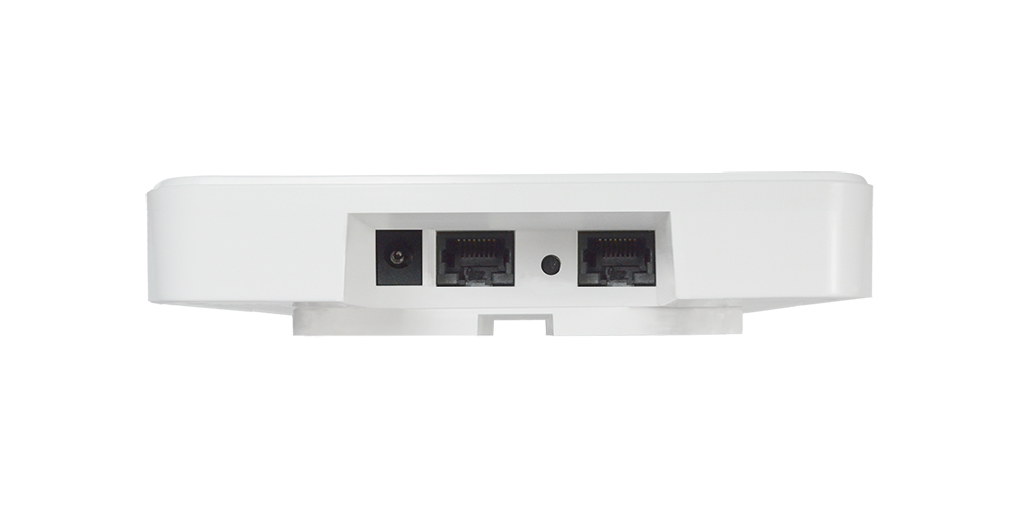

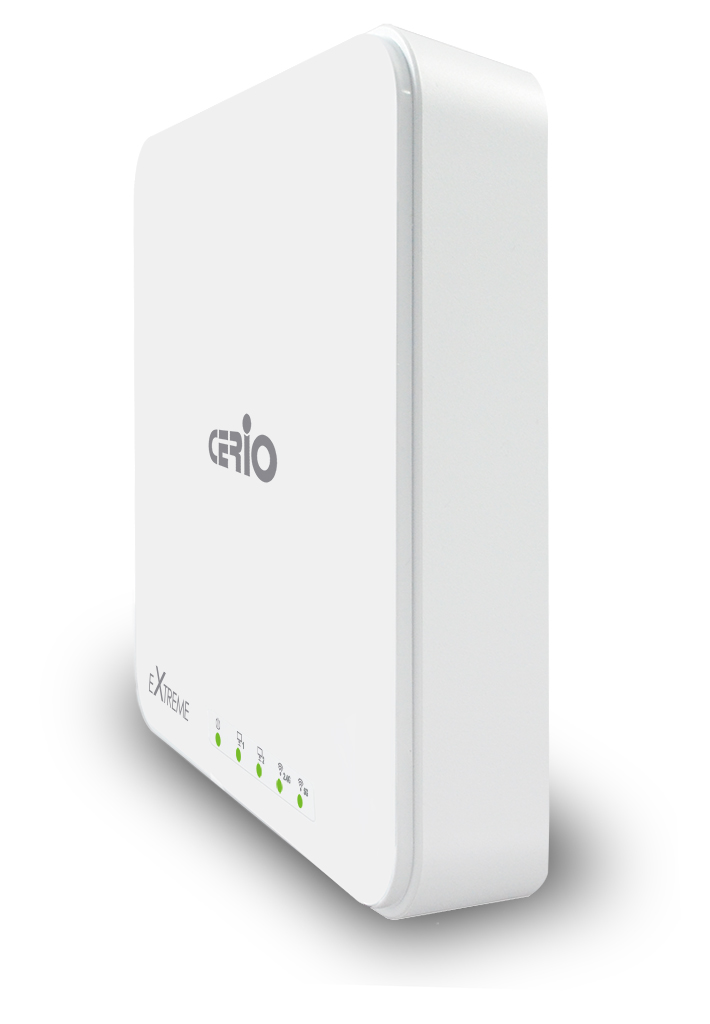

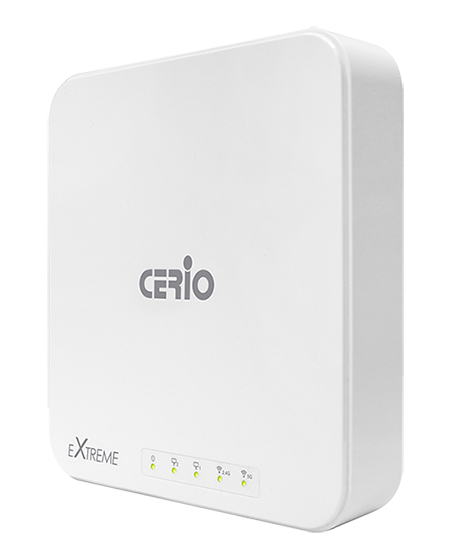

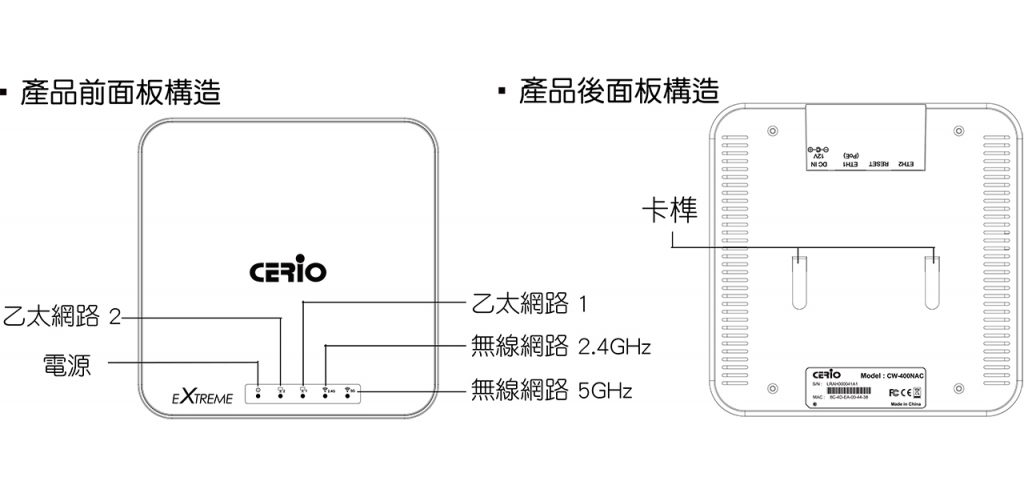

硬體外觀

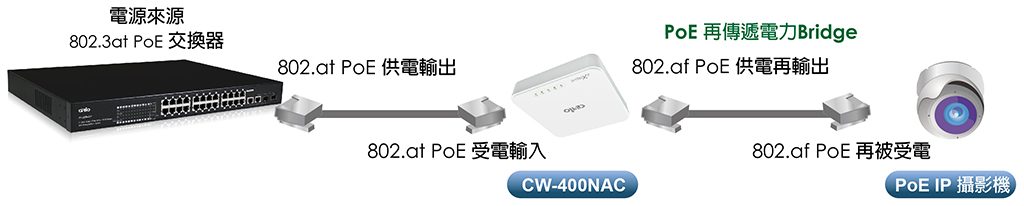

PoE 橋接應用說明

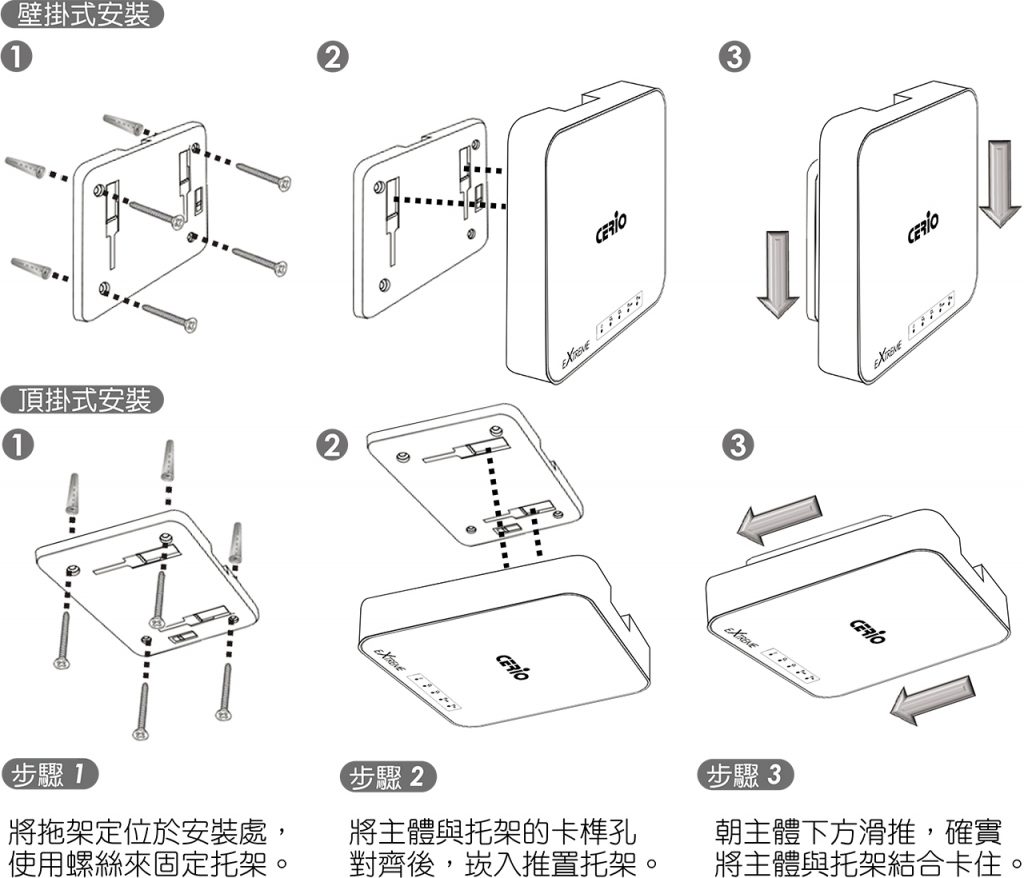

安裝應用
