FPOE-MG-E90

4Pair 90Watt Force Power Multi Gigabit Edge PoE邊際網路電源傳輸器

CERIO FPOE-MG-E90是一款被動式 (Passive Type) Multi Gigabit Edge PoE 邊際網路電源傳輸器 ,具有超高速Multi-Giga 1/2.5/5Gbps乙太網路傳輸能力,提供DC 50~57V輸入電壓,對需求802.3bt Type3/Class5 45Watt、Class6 60Watt與Type4/Class7 72Watt、Class8 90Watt PoE電力層次的PoE/PD受電設備提供了穩定的硬體使用方案,透過4Pair UTP網路線傳輸,藉由此FPOE-MG-E90電源供應器即可透過RJ45網路線同時傳送網路資料與電力至PD受電的網路設備裝置。

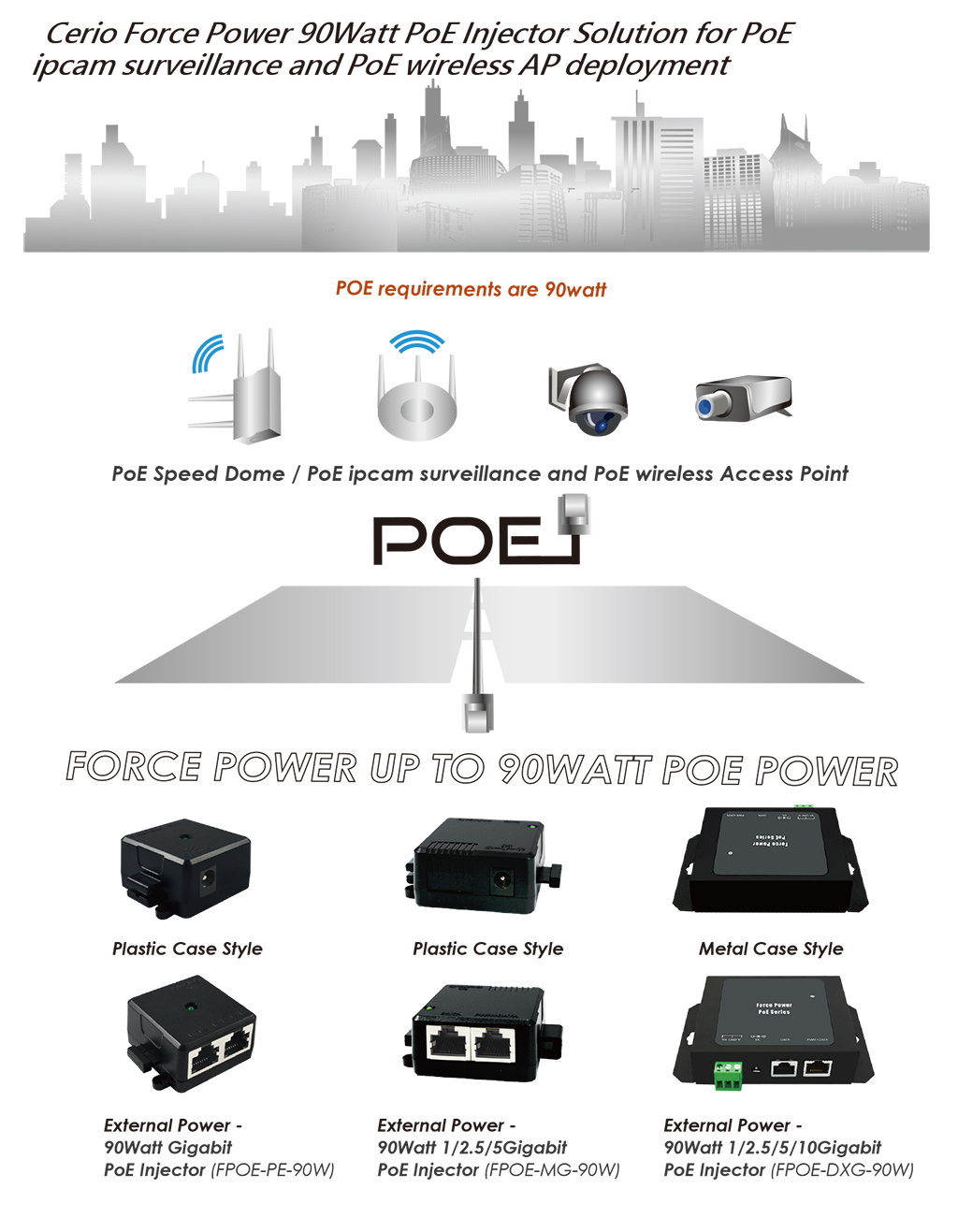

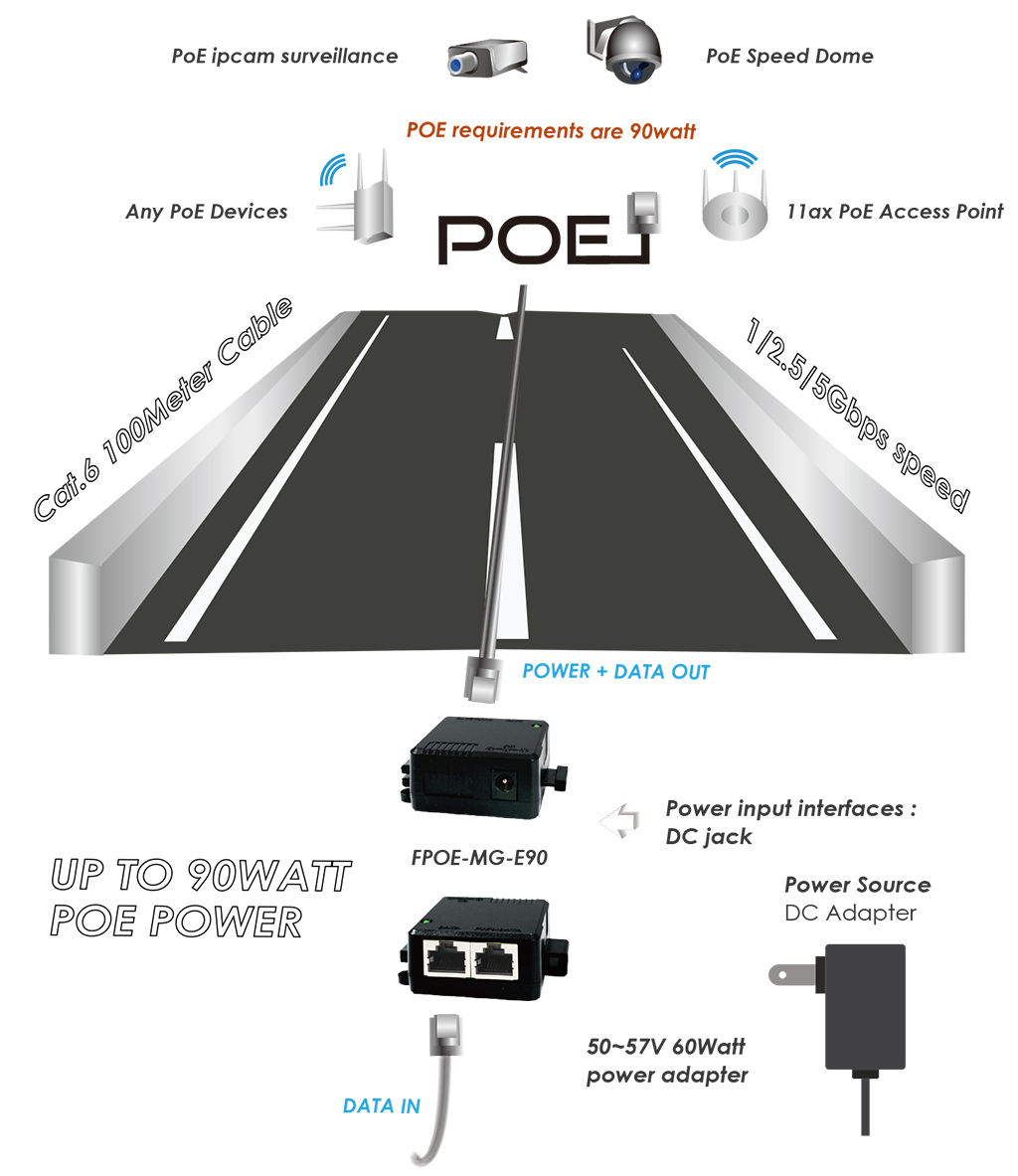

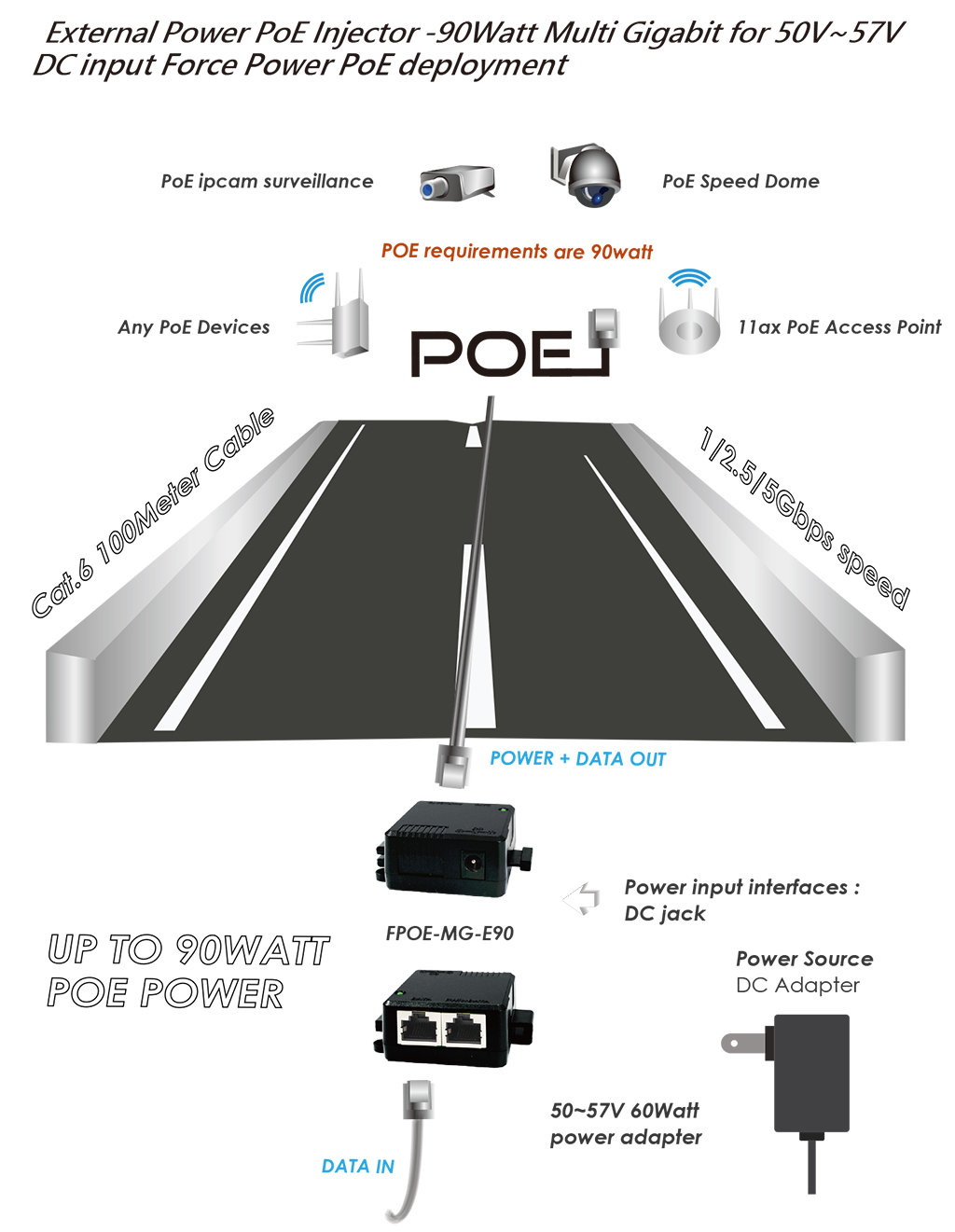

POE vs. 佈署應用

產品特色

  • 支援1/2.5/5Gbps Multi Gigabit 網路標準並符合 IEEE 802.3 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T,IEEE 802.3bz 2.5G/5G BASE-T等標準規範。
  • 具有網路PSE / PoE供電裝置功能,提供802.3bt Type4 Class8 電力等級及以下電力給受電設備。
  • 提供Force Power PoE++ 輸出能力,低線衰硬體設計,當最大100米延伸距離時得以保持90Watt PoE電力功率。
  • 輸出電力最高可達802.3bt Type4 Class8 (90Watt)等級電力。
  • 支援乙太網路電源延伸功能(PoE Extender): 應用FPOE-MG 組及DC to DC電源輸出用線,透過連接PoE 網路交換器即可將電力與資料做距離的再延伸應用。
  • 支援電流與反向急性過載時之電流保護設計。
  • 支援桌上置放、壁掛安裝及多台串接組合,讓使用者更靈活運用。

產品功能

FPOE-MG-E90 Force Power Multi Gigabit PoE++ 網路電源供應器適合用於各種環境部署,採用最新硬體Force Power高功率設計,利用4Pair UTP 網路線同時傳送網路資料與裝置所需求的網路電源,針對802.3bt Type3/Class5 45Watt、Class6 60Watt與Type4/Class7 72Watt、Class8 90Watt PoE高功耗電力需求的PoE設備,如 ”PoE IP Speed Dome PTZ CAM高速移動球型攝影機”與最新六代802.11ax 高速WiFi無線設備,提供了一個相容且穩定的高功率PoE供電的解決方案,隨插即用簡易的連接方式,為不易設置電源提供了更好的PoE 供電方式,為高速安全影像監控使用與業者網路規劃等提供了高經濟效益的解決方案。

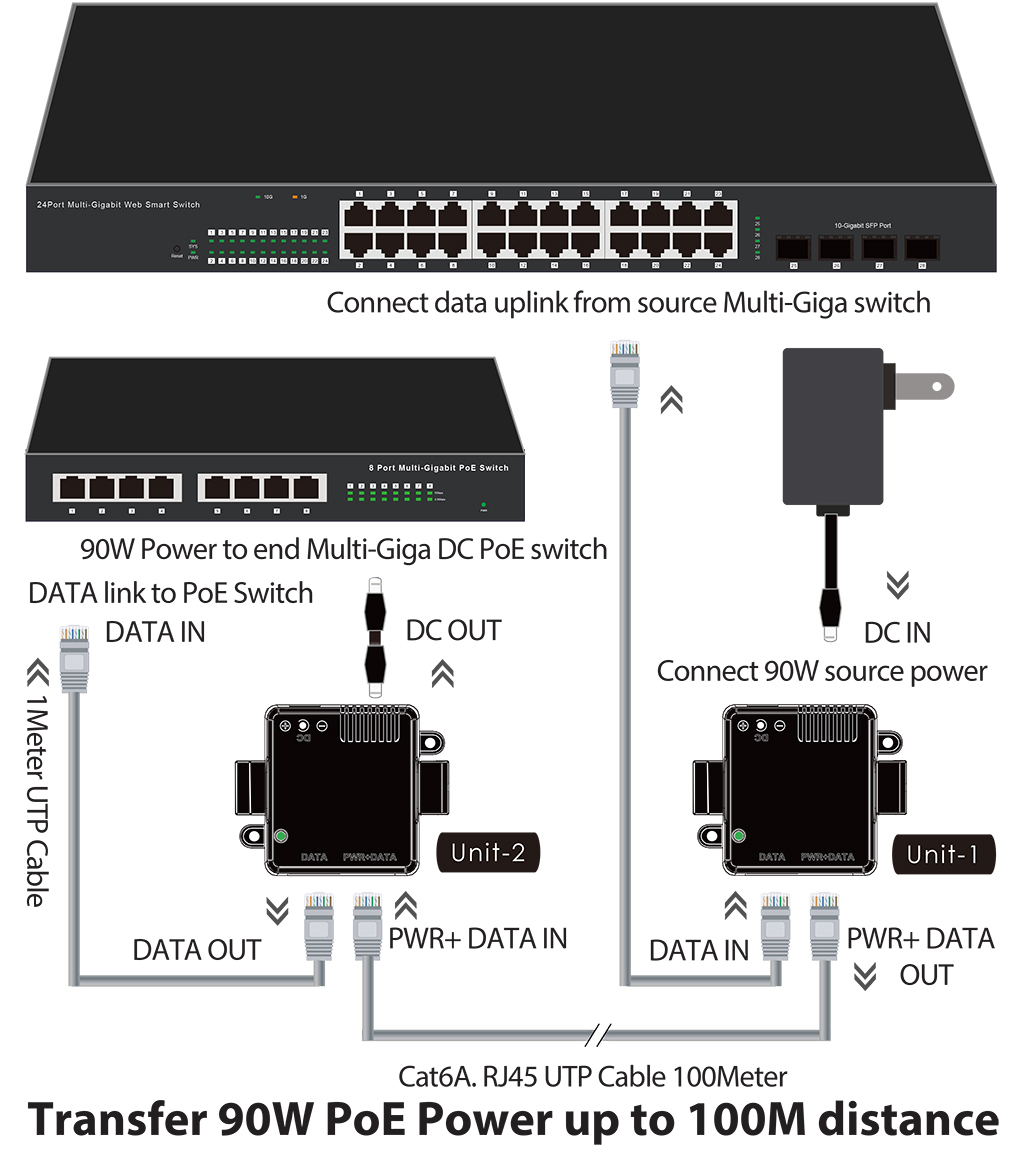

長距離應用

CERIO 高功率網路電源供應器可同時提供資料與電力傳輸,使用 CAT 6以上網路佈線可在最小耗損下保持來源 90Watt 的電源功率能力與資料傳輸速度,有效距離可達至少 100 米(328 英尺)。同時支援乙太網路電源延伸功能(PoE Extender) ,透過 DC to DC 電源輸出用線連接 PoE Switch 即可將資料與電力做延伸應用。

突波保護

CERIO 高功率網路電源供應器支援 ESD 靜電放電保護及乘載放電防突波及確保設備安全等設計。

附加效益

FPOE-MG-E90 Edge PoE 邊際網路電源傳輸器除了可節省成本且方便於網路規劃以及產品可靠性高。

簡易安裝

隨插即用,不需任何軟體配置。

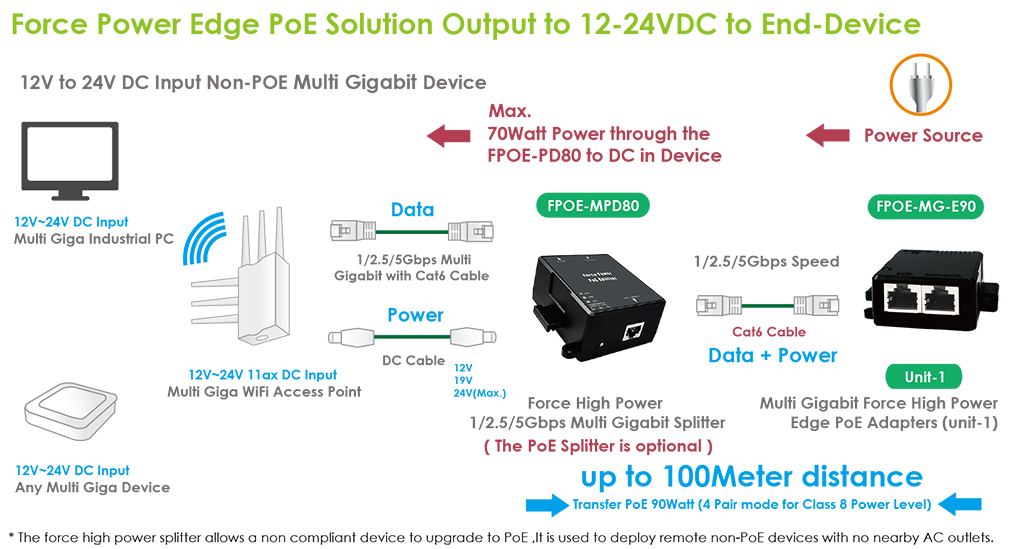

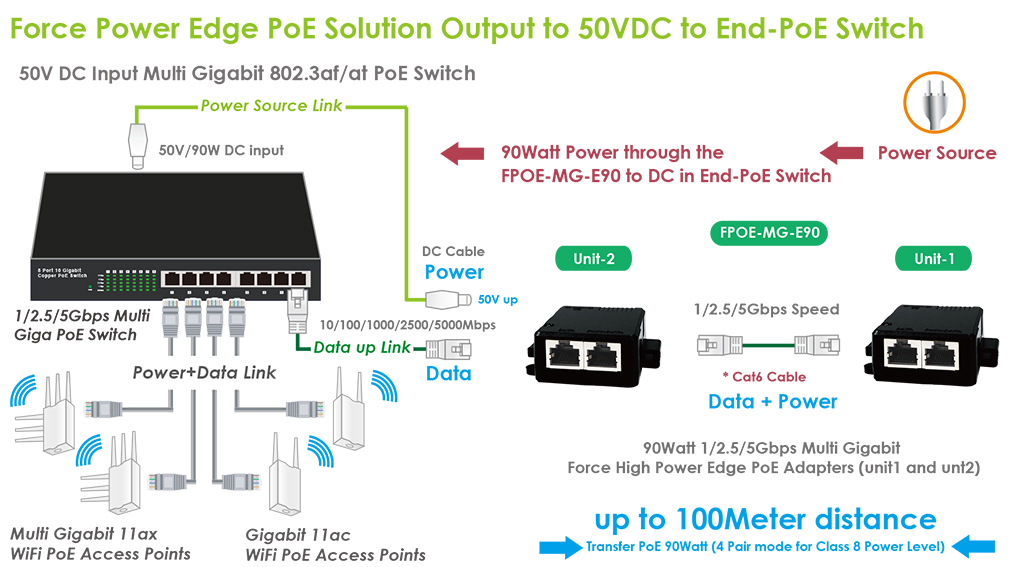

產品應用

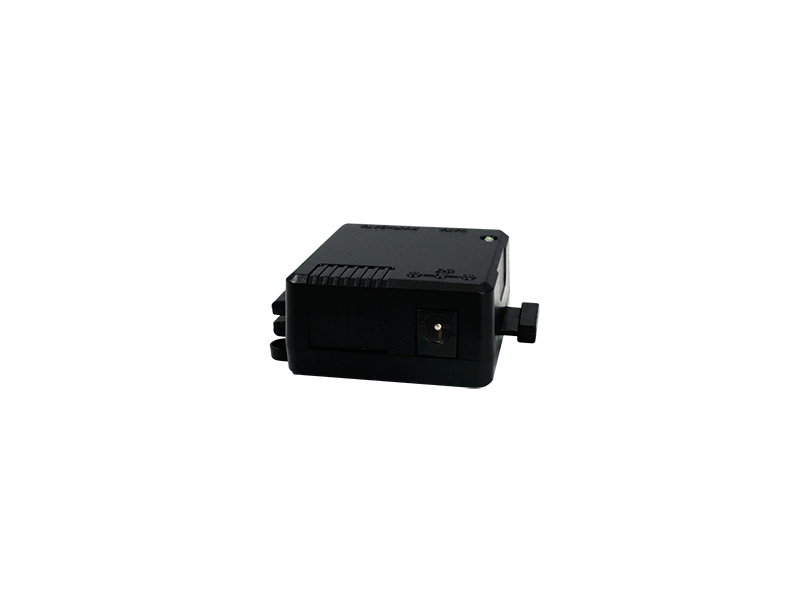

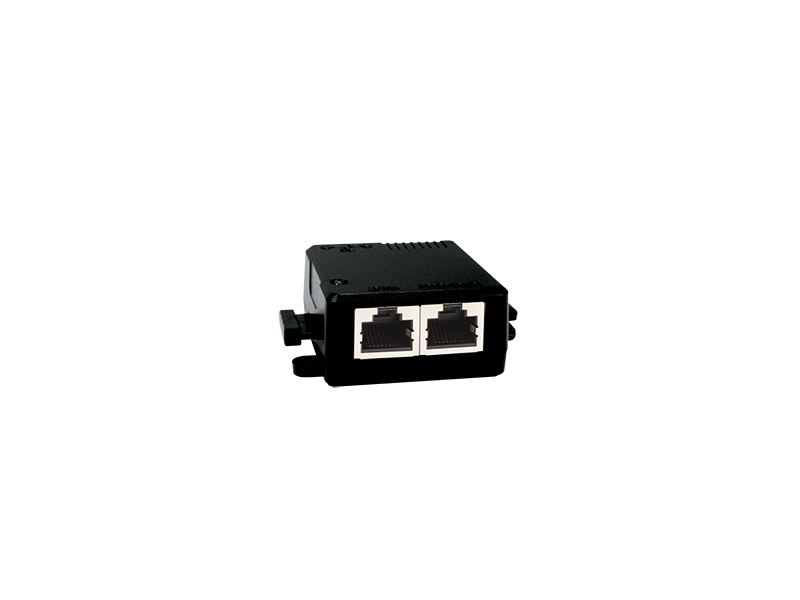

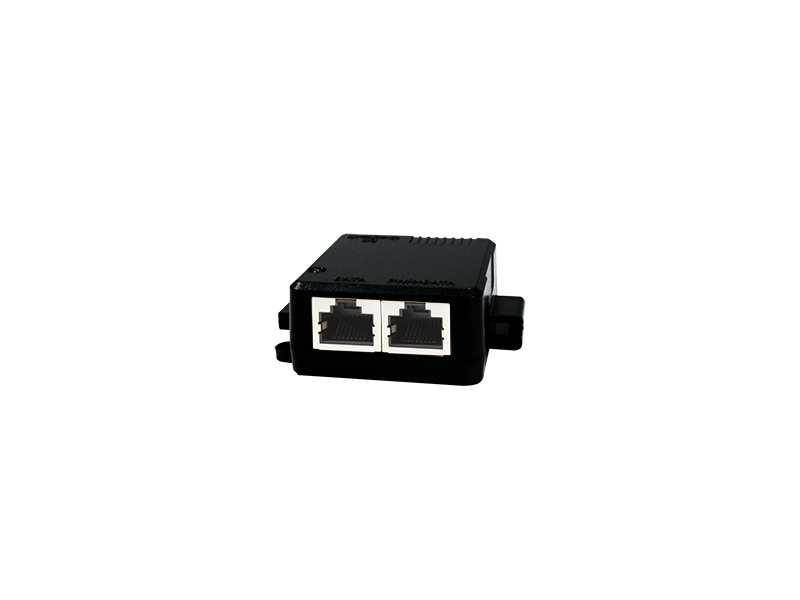

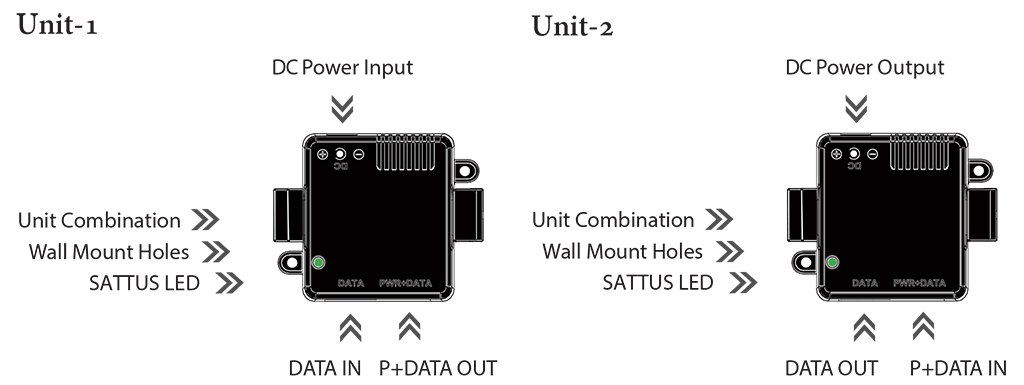

硬體外觀

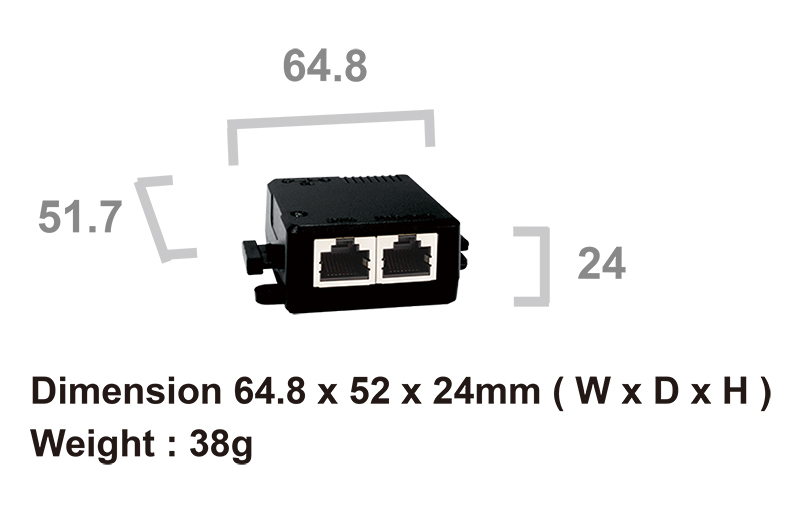

產品尺寸

FPOE-MG-E90 產品標準及硬體規格

網路規範 IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX

IEEE 802.3ab 1000BASE-T

IEEE 802.3bz 2.5G/5GBASE-T

網路媒介 10BASE –T: UTP Cat. 3 or up
100BASE-TX: UTP Cat.5 or up
1G/2.5G/5GBASE-T : UTP Cat.5e or up
資料傳輸速率 10M/100M/1G/2.5G/5G (Half-duplex),

20M/200M/2G/5G/10G (Full-duplex)

PoE 種類 被動式POE (Passive POE)
資料PIN PIN 1/2,3/6 & 4/5, 7/8
電源PIN End-span (Type-A): PIN 1/2,3/6
Mid-span (Type-B): PIN 4/5,7/8
埠數介面 RJ-45 x1 : 電源 + 資料傳輸

RJ-45 x1 : 資料傳輸

電源介面(Interface) DC 接頭連接方式
ESD突波保護 支援ESD (Electro Static Discharge)
靜電放電保護及乘載放電防突波設計
環境及特性
PoE 最大支援供電瓦數 90Watt
電源供應配置 56V 外接式90Watt 電源變壓器
輸入電壓 50 ~ 57Volt
電纜和功率耗損 @ 100Meter : 保持來源的電源功率能力 (90Watt )with Cat.6 or up Cable
@ 100Meter : “ 14Watt “ with Cat.5e Cable
LED 指示燈號 System LED: Power (Green) x1
操作溫度 0° to 55° C
儲存溫度 -40° to 70° C
操作濕度 5% to 90% 非凝結狀態
儲存濕度 5% to 90% 非凝結狀態
尺寸 ( W x H x D ) 64.8 x 51.7 x 24 mm
重量 ( g ) 38g (One unit)
安裝方式  壁掛, 置放, 串接組合
外殼材質 ABS
生產區域 TW
安全規範 FCC ,CE, RoHs compatible
包裝內容

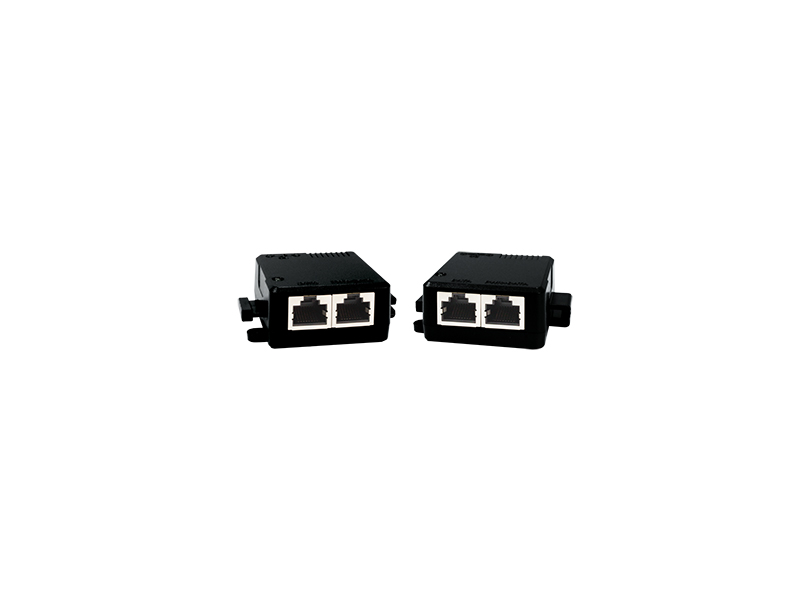

FPOE-MG – 本體 x 2
90Watt 電源變壓器 x 1
DC to DC (內徑 2.1mm PHY) 分配電源輸出用線 x 1
快速安裝使用手冊 x 1
產品保證卡 x 1
