ANT-15AQ (5159)
5GHz 4×4 戶外無線遠距 IP68 防水型 15dBi 寬角指向面板柱掛/壁掛式天線
CERIO ANT-15AQ 5GHz 4×4戶外型指向性15dBi遠距高功率面板天線，支援5.1至5.9 GHz 頻率並提供高訊號效能在WiFi 無線環境。支援柱掛/壁掛安裝方式，使用高抗UV防紫外線塑膠材質 (PC-122U) 配合鋁合金製金屬材質高密封IP68防水結構設計，有效預防滲水與防繡。
CERIO ANT-15AQ 5GHz 4×4戶外型指向性15dBi遠距高功率面板天線，支援5.1至5.9 GHz 頻率並提供高訊號效能在WiFi 無線環境。支援柱掛/壁掛安裝方式，使用高抗UV防紫外線塑膠材質 (PC-122U) 配合鋁合金製金屬材質高密封IP68防水結構設計，有效預防滲水與防繡。
CERIO戶外型指向性天線ANT-15AQ採用極化雙性訊號設計，可支援WiFi 4T4R MIMO 架構，取代傳統需多組面板天線的配置。支援四組N-Type接頭，便於以低衰減RF天線用線連接無線基地台，使用者僅需安裝1組ANT-15AQ即可實現原本需要多組面板天線的4T4R MIMO傳輸需求。亦可做為兩組2T2R MIMO MESH骨幹鏈路疊加應用，讓使用者可於MIMO多重無線接收與傳送資訊享受更高速、距離更遠的完美解決方案。
產品特色
- 支援 5.1~5.9GHz 頻段。
- 戶外型指向性遠距15dBi 高功率特色。
- 直立安裝: 水平角度35°, 垂直角度65°
- 橫立安裝: 水平角度65°, 垂直角度35°
- 寬幅角度達65°，有別一般指向天線小角度的限制，有效提升在寬幅範圍內的WiFi 指向訊號能力，並取代解決360°全向天線難以實現的遠距傳輸。
- 超高性能的完美表現。
- 通過IP68 防水防護等級適用於各種氣候的應用。
- 通過風洞測試認證耐17級陣風。
- 極化雙性設計，支援四個N-Type (Female) 連接頭。
- 包裝已配置SUS304 不銹鋼單軸可調式壁掛/柱掛專用支架組 (OW-PKUR)。(請另參考OW-PKUR 詳細規格介紹)
- 高密封性機體結構，抗UV 耐高溫與鋁合金與不銹鋼材質結合設計，有效耐候與延展使用壽命。
產品外觀尺寸
可調式柱掛安裝套件(OW-PKUR)
產品應用

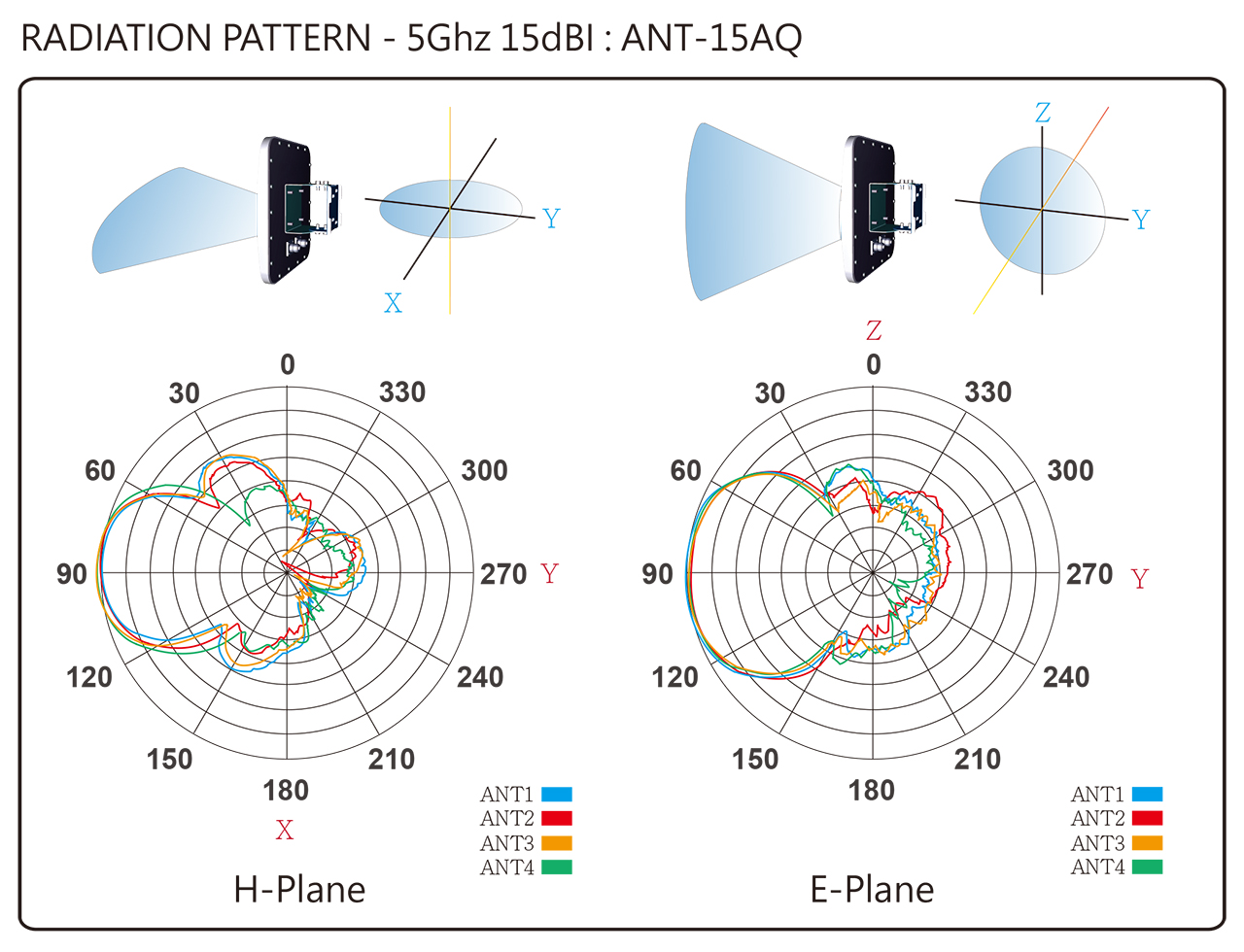

天線場型圖

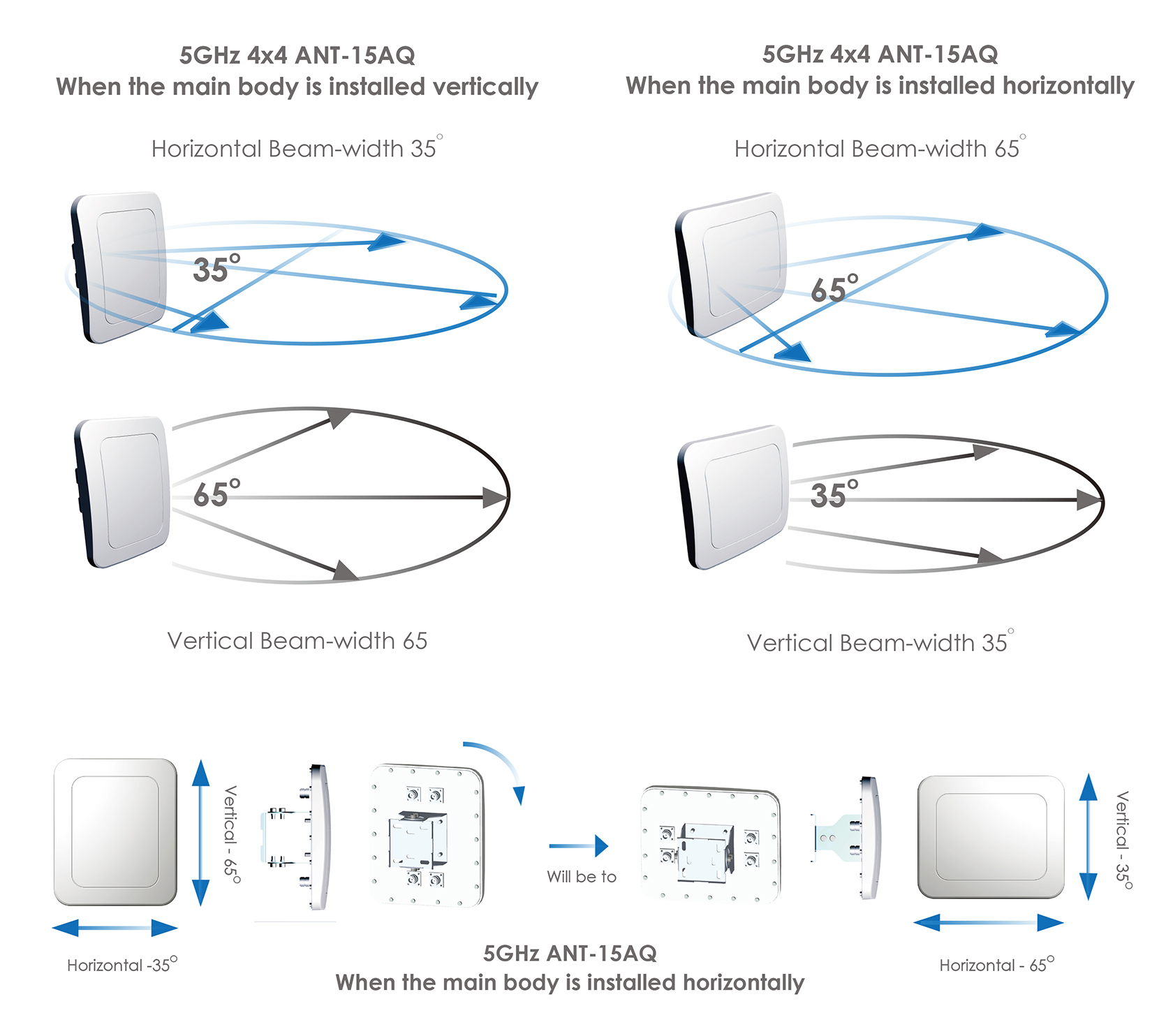

天線角度與覆蓋範圍
| 硬體規格 | |
| 天線類型 | 戶外型指向性面板式(Horizontally-Polarized 水平極化) 雙極性天線 |
| 支援頻率範圍 | 5.1 ~ 5.9GHz |
| 無線網路規格 | Wireless 4T4R MIMO |
| 功率值 (Gain) | 15dBi |
| 駐波比(V.S.W.R) | ≦1.5 |
| 束波角度 |
直立安裝: 水平角度35°, 垂直角度65° |
| 橫立安裝: 水平角度65°, 垂直角度35° | |
| 極化角度 | 垂直 & 水平(線性) |
| 輸入阻抗 | 50 歐姆 |
| 材質 | 抗UV 防紫外線塑膠材質PC-122U + 2t 鋁合金 |
| 連接頭 | N-Type Female |
| 安裝方式 ( 結合OW-PKUR 專用支架 ) | 支援可調式柱掛/壁掛安裝 |
| 結構調整 ( 結合OW-PKUR 專用支架 ) |
搭配SUS304 M6 不鏽鋼U 型卡栓: 使用範圍/可用內徑：Ø 34mm – Ø 54mm |
| 搭配SUS304 不鏽鋼O 型束環: 使用範圍/可用內徑：Ø 30 – Ø 90mm |
|
| 水平柱掛軸心: 360°水平旋轉 上下角度: 最大上仰角40° 下俯角40° |
|
| 操作溫度 | -50˚C – + 85˚C |
| 儲存溫度 | -50˚C – + 85˚C |
| 環境濕度 | 5~ 90 % (非凝結狀態) |
| 防水防護等級 | 通過IP68 防水防護等級認證 |
| 最大承受風力等級 | 通過風洞測試17級陣風認證 |
| 尺寸 |
天線: 201*241*32.2 (L x W x H)mm |
| 支架: 83*85*78 (L x W x H)mm | |
| 重量 | 797g |
| 生產區域 | TW |
| 安全規範 | 符合RoHS |
| 包裝內容 | |
| ANT-15AQ (5159)主體 | x1 |
| 可調式壁掛/柱掛安裝套件(OW-PKUR) | x1 |
| 快速安裝使用手冊 (中英文) | x2 |
| 產品保證卡 | x1 |

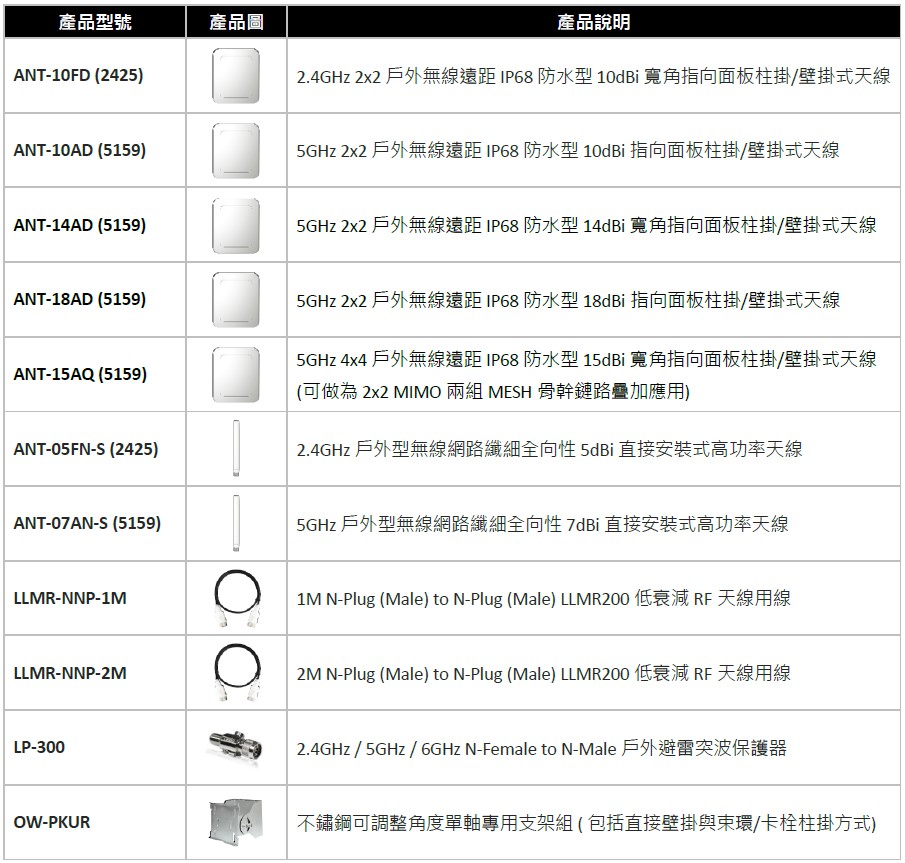

相關產品選購
