OW-400 (4N00) / OW-400 (4N00-MESH)
OW-400 (2N10) / OW-400 (2N18)
OW-400 Series
OW-400 Series eXtreme High Power WiFi6 Dual-Radio 高功率戶外型 PoE 無線橋接/基地台
CERIO OW-400 Series eXtreme High Power WiFi6 Dual-Radio高功率室外型PoE無線基地台，使用新世代WiFi6 (802.11ax) 雙核1Ghz高運算時脈處裡晶片，支援最新MU-MIMO 和最新 OFDMA(Orthogonal Frequency Division Multiple Access)技術，提供更高的效率和傳輸速度，是一款WiFi6 11ax 2.4/5GHz的雙頻無線基地台。5G頻段最大傳送速率高達2400Mbps，2.4G頻段最大傳送速率高達574Mbps，為超高速AX3000機種，可同時提供2.4GHz和5GHz頻段的無線訊號。
CenOS 5.0 集中式平台管理
對核心群組的多台無線基地台進行智慧型控制及自動配置與設定
支援AP with WDS 模式 / WDS 模式 / Client Bridge + Universal Repeater 模式與WISP/CPE Repeater +AP 模式
OW-400 Series硬體設計使用高功率無線放大晶片，不僅大幅提升訊號覆蓋距離，更確保長時間穩定傳輸效能。採用高耐用性防水網路線接頭及IP67防水防護等級堅硬外殼，提供卓越的防塵防水能力，即使在極端氣候條件下也能穩定運作。支援雙路IEEE 802.3at (PoE) 網路功能，利用CAT 5e乙太網路同時傳輸電源及資料，省去電源建置的困擾。超高性能及耐氣候防護等級可承受惡劣環境下的無線網路佈署，為用戶提供穩定、安心且高可靠性，是戶外無線網路佈署的理想選擇。
搭載CenOS 5.0軟體核心，提供創新突破性的移動式 Client Bridge / WISP 專屬漫遊運作進階模式，可以針對戶外沿線固定式的橋接站台與移動性站台的佈署進行無接縫漫遊無線連接，可為大眾運輸 (鐵道、公車、捷運、纜車等) 及觀光產業(摩天輪、遊園列車等)應用提供完美的解決方案。而在CAP模式集中管理功能，最多可同時管理32台AP。除支援AP點對點及多運作模式外，也具Repeater與WISP 運作模式，讓使用者在AP無線傳輸的建立或長距離延伸無線基地台的環境佈署架構輕而易舉達成，非常適合應用於傳輸監控影像資料的線路回程、遠距網路資料傳輸等建構佈署應用。
產品特色
• 一個2.4GHz頻段支援IEEE 802.11bgn/ax 2Tx/2Rx無線規範，最大傳輸速率為574Mbps。
• 一個5GHz頻段支援IEEE 802.11an/ac/ax 2Tx/2Rx無線規範，最大傳輸速率為2400Mbps。
• 支援eXtreme Power 300mW高功率輸出。
• 支援最新11ax低密度同位檢查 (LDPC)功能，可以有效率進行錯誤校正，並支援時空區塊編碼 (STBC)與傳送波束成形 (TxBF)等技術功能，得以提升訊號範圍與提升無線傳輸效能。
• 支援一個2.5G Ethernet 及一個 1G Ethernet 乙太網路埠，兩個埠皆支援PoE受電功能。
• 提供網頁式可客製化入口登入頁面與登出頁面自行編制功能。
• 支援防水外殼IP67防水保護等級。
• 鋁合金機殼主基座材質設計，助於炎熱戶外酷暑環境下達到散熱最佳化，隨時保持最佳傳輸效能。
• Cerio CenOS 5.0支援集中式控管平台( CAP )模式控管，最多可同時管理32台無線基地台。
• 操作模式 : 包含無線基地台模式(AP Mode)、集中式控管平台模式(CAP Mode)、Client Bridge模式(ClientBridge Mode)、WISP模式(WISP Mode)等。
• AP模式下2.4GHz及5GHz各支援 16 組Multiple-VLAN(ESSID)，最大支援達32組Multiple-VLAN。
• AP模式下2.4GHz及5GHz各支援8組WDS橋接，最大支援達16組WDS橋接功能。
軟體重要功能
- 內建基本802.1x RADIUS 認證伺服器帳戶資料庫功能，適合中小環境需求，免去另外架設伺服器，與支援指向RADIUS 認證伺服器帳戶設定功能，以配合大型環境整合帳戶需求。
- 內建時間政策機制可設定多組時間排程，並可應用至無線定時開關，IP/MAC 過濾定時啟用，及其他安全機制定時啟動等。
- 網頁認證功能支援遠端RADIUS 伺服器，LDAP(AD)本機帳戶，POP3 伺服器，遠端MAC 批量認證以及訪客功能等認證服務。
- 無線基地台群組管理 – 對無線基地台智慧型控制自動配置與設定。
- 每組SSID 支援設定標準802.1q VLAN Tag 標記，並支援設定4096 組VLAN Tags 標記能力。
- AP 模式下的無線存取限制，支援MAC 過濾與無線帳號網頁認證之外， 且支援WEP、WPA/WPA2/WPA3 Personal、 WPA/WPA2/WPA3 Enterprise 及802.1x 連線加密方式。
- QoS (Quality of Service) 支援頻寬管理及流量優化。
- 支援對網路認證各個使用者頻寬上傳/下載速度限制與整體最大頻寬上傳/下載速度限制控制。
- 支援最新Band steering 頻段切換轉向技術，在5Ghz 運作下用戶端使用雙頻網卡時，可利用優選5Ghz 的連接機制，完善有效分流負荷的目的。
- 支援最新 802.11r/k 快速無線漫遊技術。
- 支援Ping Watchdog 問題自動監測，並可設定反覆重啟以確保正常運作，方便管理者無需因網路當機問題而費心管理。
- 作業軟體支援可定時系統重啟功能，管理人員可以依自己需求於每日或每週或每月讓機器時間到時自動釋放重啟。
- 支援進階Telnet and SSH 介面管理功能。
- 介面支援GUI 監看狀態頁面，系統狀態、VAP 無線用戶網路狀態，供管理者完善分析管理。
硬體重要功能
• 支援2.4/5GHz雙頻無線基地台，最大傳輸率各別為574/2400Mbs同時運作，最大可達2974Mbps。
• 硬體式嵌入功率放大晶片及高靈敏度接收器，在環境應用中提供室外無線佈署可靠的性能。
• 支援eXtreme Power 300mW輸出功率於2.4GHz/5GHz頻段。

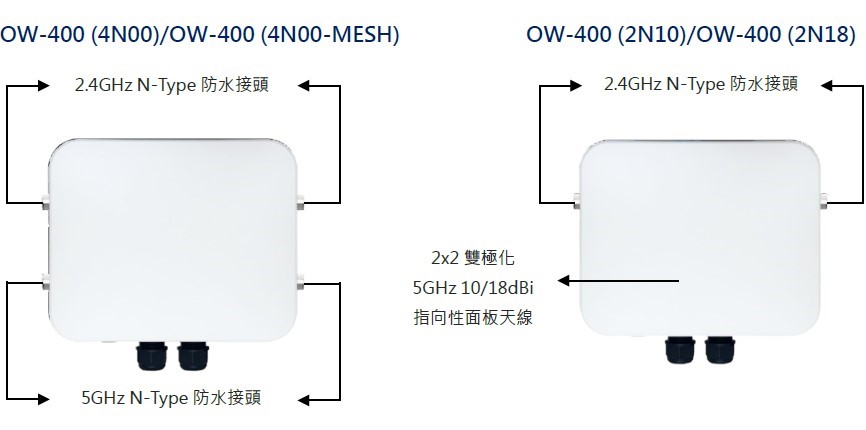

• OW-400 Series天線規格 :
OW-400 (2N10) : 內建2×2 雙極化5GHz 10dBi指向性面板天線及支援2 個2.4Ghz N-Type 外接天線防水接頭。
OW-400 (2N18) : 內建2×2 雙極化5GHz 18dBi指向性面板天線及支援2 個2.4Ghz N-Type 外接天線防水接頭。
OW-400 (4N00) / OW-400 (4N00-MESH) : 支援2 個5Ghz N-Type 外接天線防水接頭及2 個2.4Ghz N-Type 外接天線防水接頭。
• 支援一個2.5G Ethernet埠及一個1G Ethernet埠，且兩埠皆支援PoE電源埠輸入功能，可以依環境實際應用去選擇相對應速率埠作為POE電源輸入使用。
• PoE功能的部分支援IEEE 802.3at PoE標準，可對PoE供電埠透過RJ45傳輸線傳輸網路資料外，亦可接收供電之訊號源。
• 支援IP67防水防護等級高耐溫PC材質保護蓋與金屬防腐蝕主基座外殼設計，超高性能及耐氣候防護等級，可承受惡劣佈署環境。
• 符合IEC61000-4-2 ESD (Electro Static Discharge) 乘載與放電防雷Conductive: 6KV ; Air: 8KV。
• 針對POE電源RJ45輸入埠的每PIN腳都加入”陶瓷氣體放電管”硬體設計，以確實達到開路電壓/短路電流雷擊防制6KV 接地疏導 IEC61000-4-5規範。
• 提供6KV防雷擊突波接地埠以達到疏導機制及硬體還原預設按鍵埠可直接快速恢復原廠預設值。
• 外殼的防水設計包括接地線端口和硬體重置按鈕，可快速輕鬆地進行安裝。
• Vent自動調節式卸壓閥設計 (避免因壓力熱漲冷縮導致機體不當膨脹問題產生) 。
• 具有目標喚醒時間(Smart AP TWT)功能，讓無線存取裝置於非必要傳輸時都可保持休眠省電機狀態。
• 採用OFDMA存取技術，讓多個使用者在不同存取頻寬下同時傳輸，增加傳輸效率與不延遲。
• 支援802.11ax BSS Coloring空間重複使用機制，提升高密度AP部署環境下不互相干擾的服務效率。
• 調變模式支援高階11ax的1024QAM調變方式，比傳統的256QAM提升更高的傳輸效率。
• 內建AES 128,256, DES/3DES,WAPI-2等硬體式加密演算加速引擎。
• 硬體晶片支援硬體式看門狗 ”Hardware Watch Dog” 功能，內建常態偵測異常無回應時，硬體自動重啟以達到更佳的永續自動再連線使用機制。
安裝應用
可調式柱掛安裝
可調式壁掛安裝

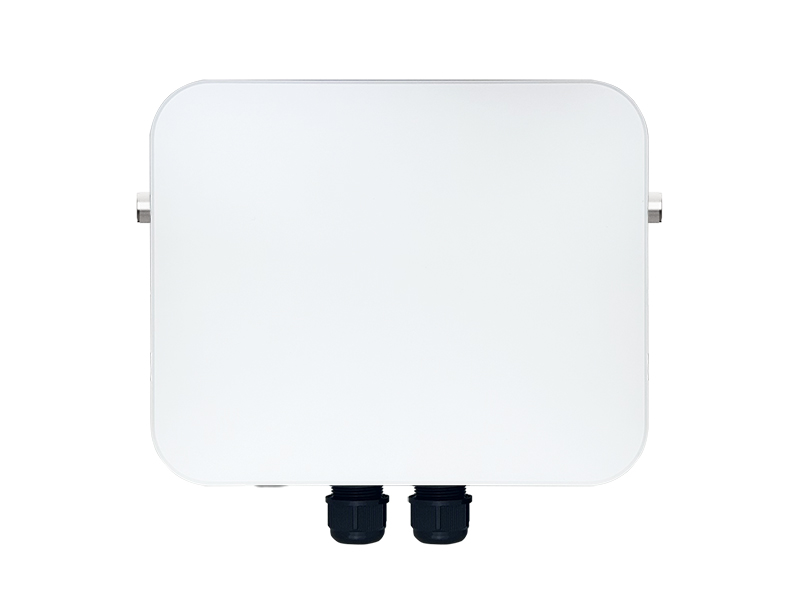

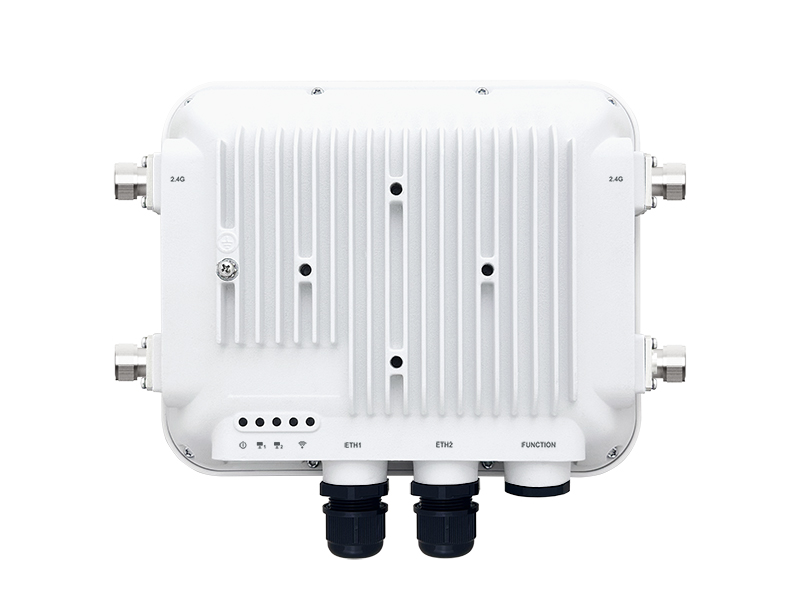

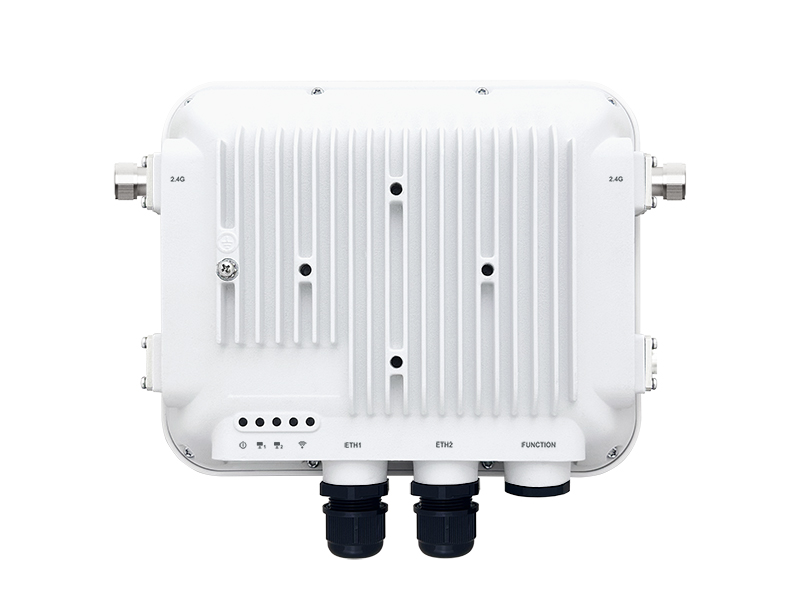

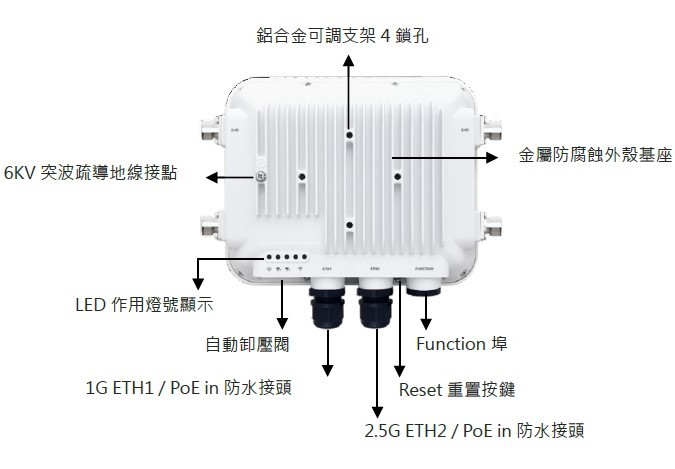

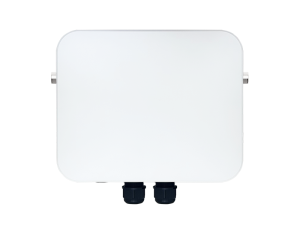

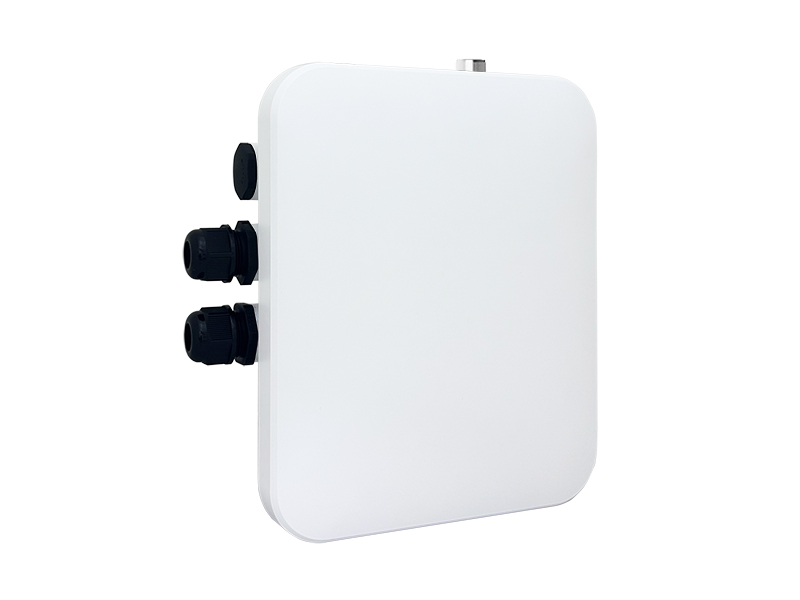

硬體外觀

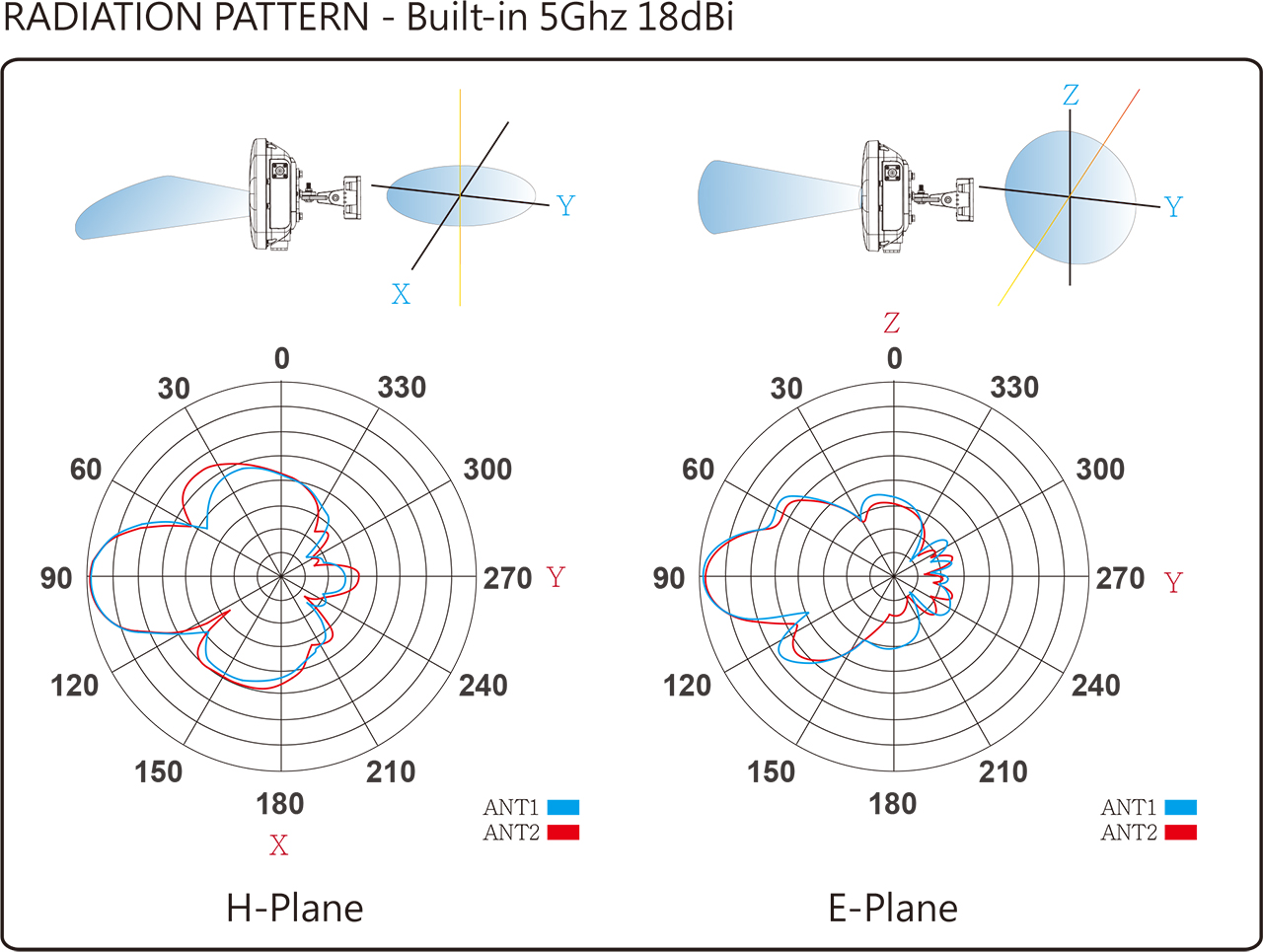

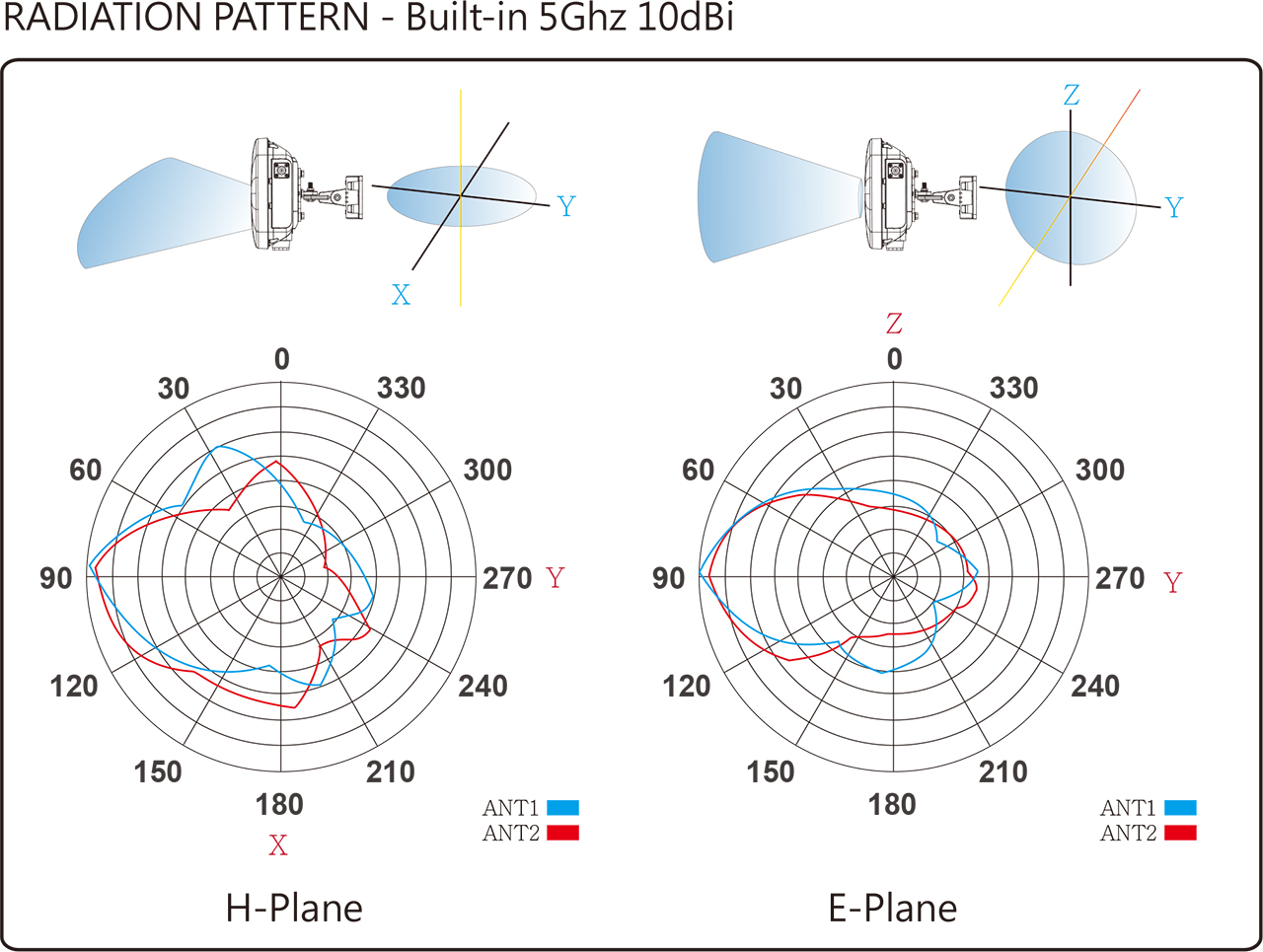

OW-400 Series天線場型圖

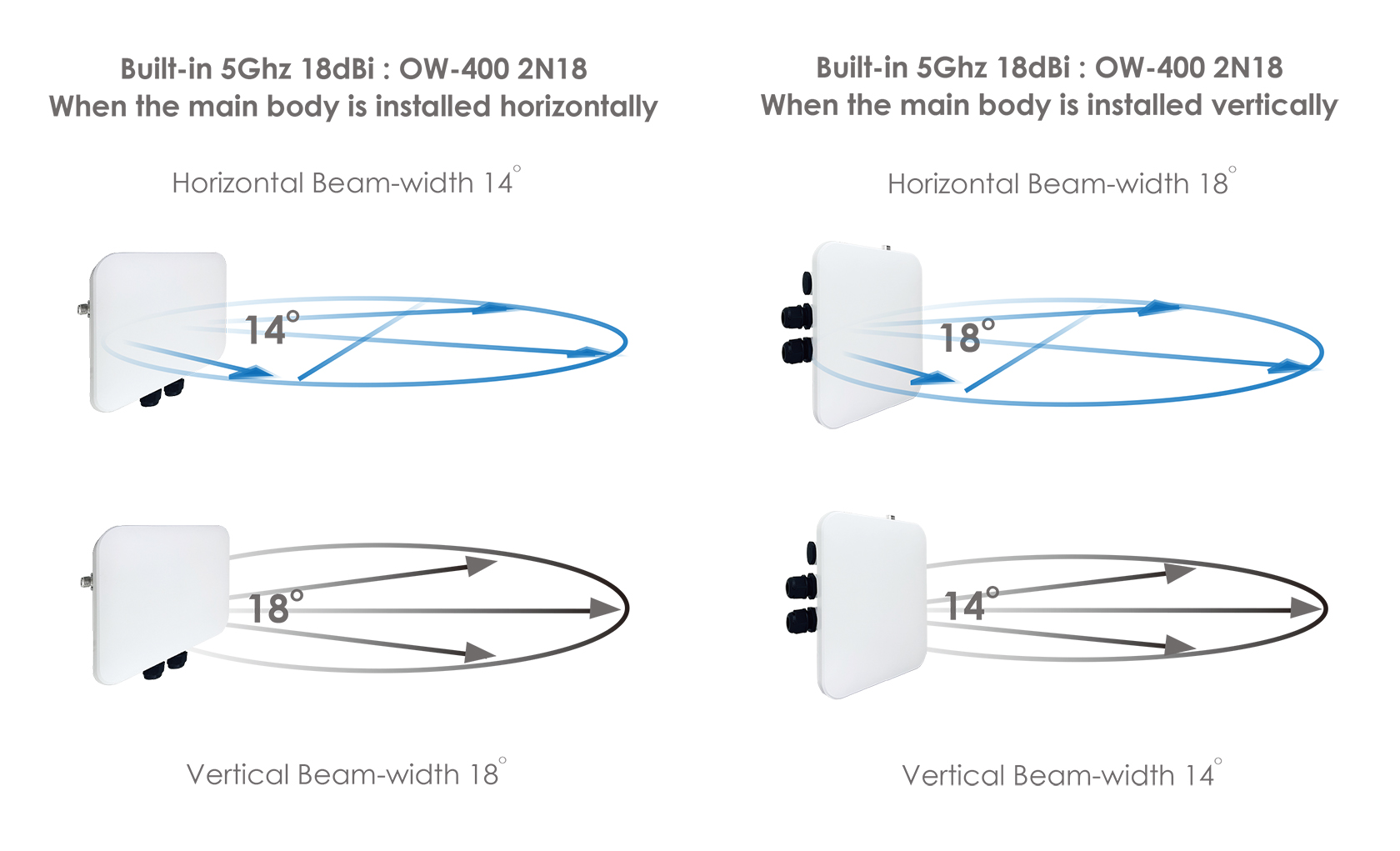

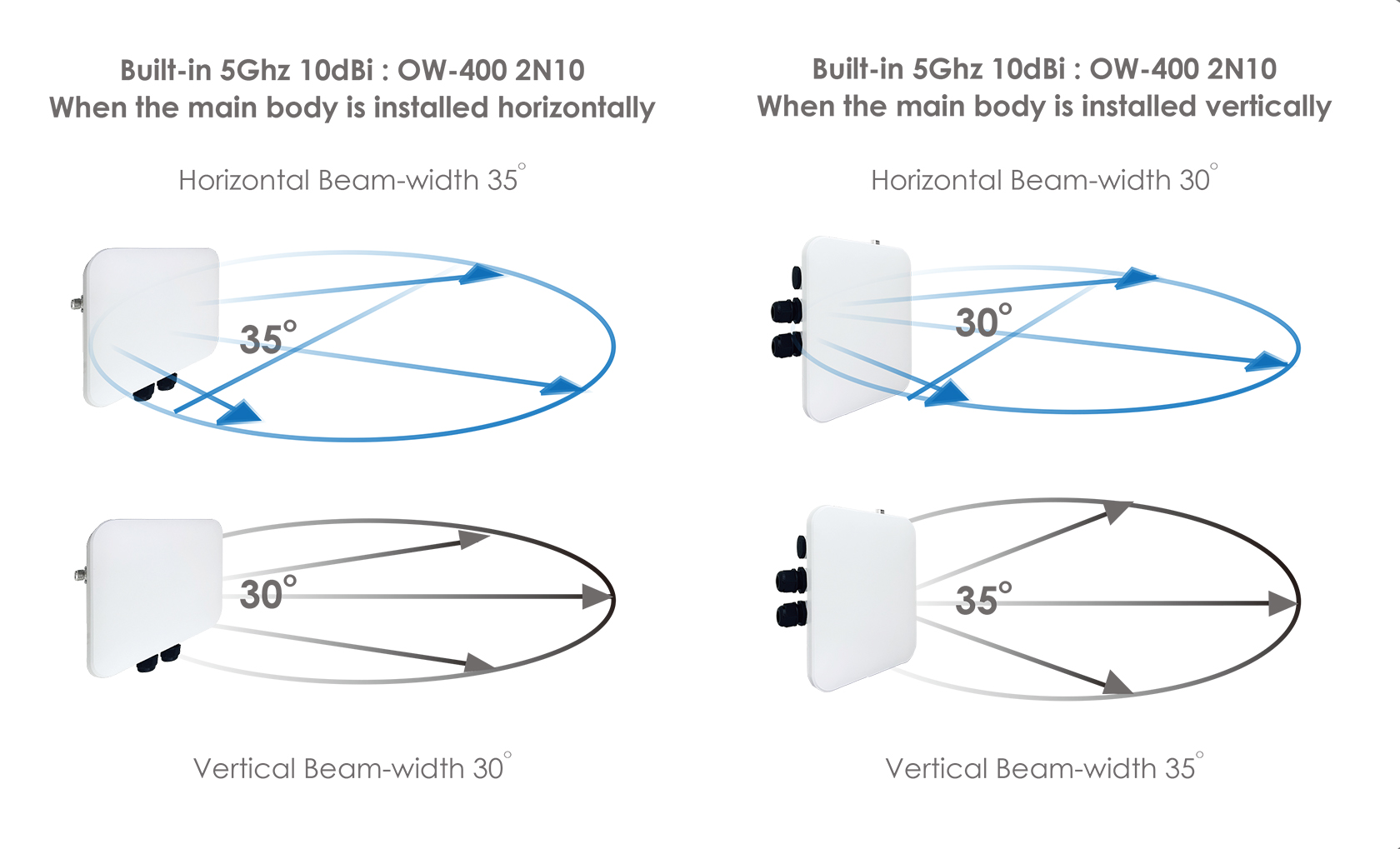

OW-400 Series天線角度與覆蓋範圍
| 軟體系統支援 | |
| 可搭載作業系統 | Cerio CenOS 5.0 核心軟體 |
| 產品標準及硬體規格 | |
| 支援網路規範 | IEEE 802.11 p/n/a/ac/ax compliant |
| IEEE 802.11d/h/i/j/k/r/u/v and w | |
| IEEE 802.3 / IEEE 802.3u | |
| IEEE 802.3af/at Power Over Ethernet compliant | |
| IEEE 802.11r/k Fast Roaming | |
| EEE802.11e WMM | |
| IIEEE802.1x RADIUS | |
| IEEE 802.3az EEE | |
| 有線網路結構 | ETH1 : RJ45 10/100/1000M Ethernet Port x 1 |
| ETH2 : RJ45 10/100/1000/2500M Ethernet Port x 1 (ETH1 or ETH2: Power over Ethernet 802.3at PoE in ) Function port : RJ45 x 1 |
|
| Reset 快速重置鍵 | 回復出厰預設值(需卸除防水保護螺塞) |
| LED 燈號顯示 | PWR (Power) x 1 |
| ETH1 (PoE In-1) x 1 | |
| ETH2 (PoE In-2) x 1 | |
| 2.4G Signal x 1 | |
| 5G Signal x 1 | |
| 無線網路規格 | |
| 資料傳輸速率 | IEEE802.11b : 1 / 2 / 5.5 / 11Mbps (auto sensing) |
| IEEE801.11g : 6/ 9/ 12/ 18/ 24/ 36/ 48/ 54Mbps | |
| IEEE802.11n : 400Mbps (@ 40MHz 64QAM) | |
| IEEE802.11ac : 867Mbps (@ 80MHz 256QAM) | |
| IEEE802.11ax : 574Mbps(@ 40MHz 1024QAM) | |
| IEEE802.11ax : 1200Mbps(@ 80MHz 1024QAM) | |
| IEEE802.11ax : 2400Mbps(@ 160MHz 1024QAM) | |
| 射頻空間串流 | 2.4Ghz: (IEEE802.11ax) SU-MIMO (2ss, 1 user), DL/UL MU-MIMO (STA mode only, 2ss), DL/ULOFDMA(4 users) |
| 5Ghz: (IEEE802.11ax) DL MU-MIMO for HE160 and VHT160 (2ss, 2 users), ULMU-MIMO for HE160(up to 4 users), DL/UL MU-OFDMA(up to 4 users) |
|
| 支援頻率範圍 | IEEE802.11nbg/ax : 可支援 2.412 ~ 2.462 GHz |
| IEEE802.11a/an/ac/ax : 可支援 5.180 – 5.240 & 5.725 – 5.825 GHz | |
| 頻道頻寬 | IEEE802.11b/g/n : 20/40MHz |
| IEEE802.11a/an/ac/ax: 20/40/80/160MHz | |
| 存取方式 | OFDMA on top CSMA / CA , Spatial Reuse / BSS Color |
| 調變方式 | IEEE802.11b : DSSS (DBPK,DQPSK,CCK) |
| IEEE802.11a/g/n : OFDM(64-QAM,16-QAM,QPSK,BPSK) | |
| IEEE802.11ac :OFDM (256-QAM, 64,-QAM, 16-QAM, QPSK,BPSK) | |
| IEEE802.11ax :OFDMA (1024-QAM, 256-QAM, 64,-QAM, 16-QAM, QPSK,BPSK) | |
| 運作頻道 | 2.4GHz : 1-13 |
| 5GHz : 36-64, 100-140, 149-165 (視所在區域之規定網域而定) | |
| 傳送功率 | 2.4Ghz : Max : 24 ± 1 dBm |
| 5Ghz : Max : 24 ± 1 dBm | |
| 接收敏感度 | 2.4Ghz : Max : -94 dBm |
| 5Ghz : Max : -93 dBm | |
| 環境及特性 | |
| 操作溫度 | -25 °C ~ 65 °C |
| 儲存溫度 | -40 °C ~ 85°C |
| 操作溼度 | 10% – 95% 非凝結狀態 |
| 儲存溼度 | 10% – 95% 非凝結狀態 |
| 天線 |
OW-400 (2N10) 2.4GHz : 支援2個 N-Type防水接頭 5GHz : 內建 10 dBi 5Ghz 2×2 雙極化指向性面板天線 |
| OW-400 (2N18) 2.4GHz : 支援2個N-Type防水接頭 5GHz : 內建 10 dBi 5Ghz 2×2 雙極化指向性面板天線 |
|
| OW-400 (4N00) / OW-400 (4N00-MESH) 2.4GHz : 支援2個N-Type防水接頭 5GHz : 支援2個N-Type防水接頭 |
|
| 卸壓閥 | 自動調節式卸壓閥設計 |
| 安裝方式 | 支援可調式壁掛安裝 支援可調式柱掛安裝 (抱柱直徑範圍 40 ~ 80 mm) 不鏽鋼O型束環 / 直徑 Ø30-Ø90mm |
| ESD 靜電放電 | 接觸放電: 6KV |
| 空氣放電: 8KV | |
| 突波疏導與接地線電湧保護設計 | 線對線保護能力: 2KV 線對地保護能力: 6KV (EN61000-4-5) (8/20 us) 配合突波疏導機制機體提供實體專屬接地GND 埠 |
| 電力消耗 | 18Watt (Max) |
| 電源供應 | PoE網路電源供應( 48~57V PoE In) |
| 尺寸( W x D x H ) | 240*197*80mm |
| 外殼材質 | IP67防水防護等級高耐溫PC材質保護蓋搭配金屬防腐蝕基座外殼 |
| 重量 | 1.8~1.9kg |
| 生產區域 | TW |
| 安全規範 | FCC, NCC, BSMI, ROHS Compliant |
| 包裝內容 | |
| OW-400 本體 | x1 |
| PoE電源供應器套件 | x1 |
| 鋁合金可調式壁掛/柱掛安裝套件 | x1 |
| 快速安裝導引手冊(中英文版) | x2 |
| 產品保證卡 | x1 |

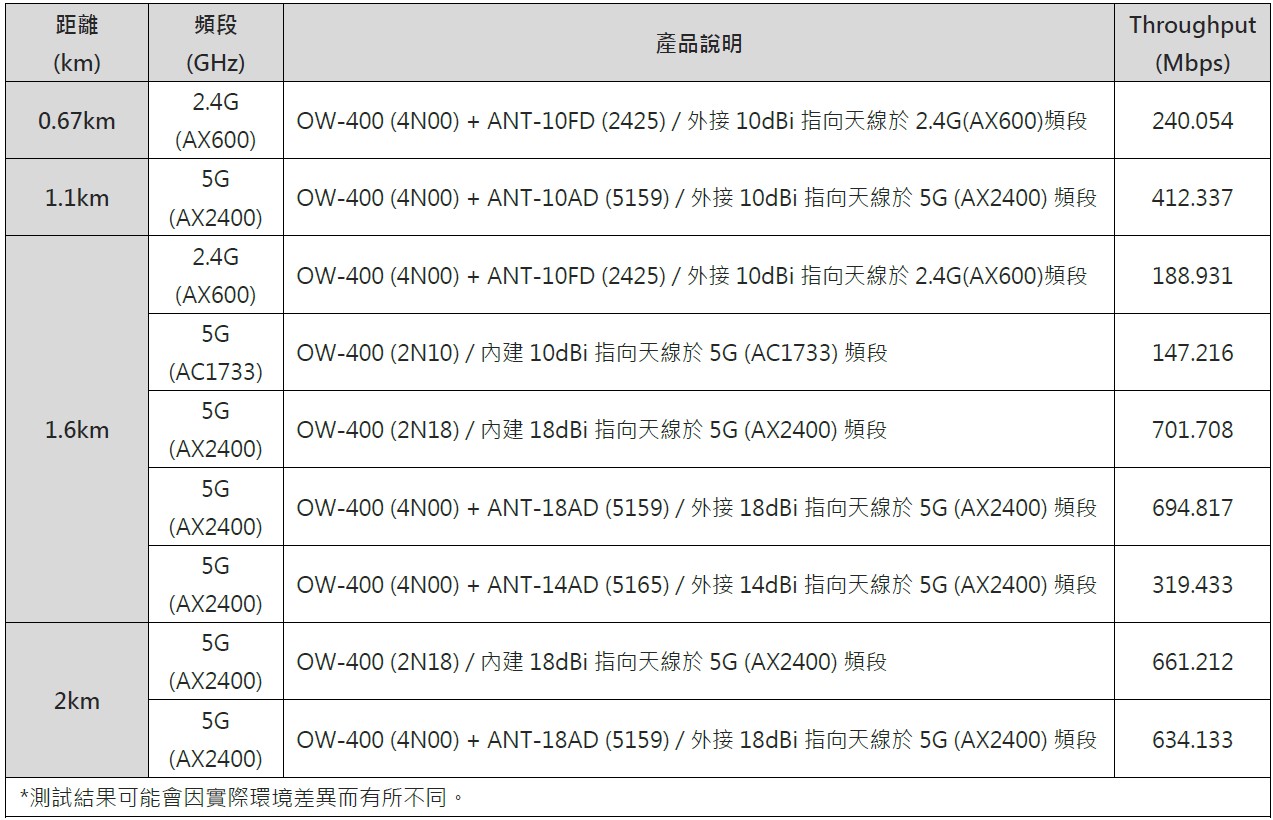

長距點對點實測P to P Throughput

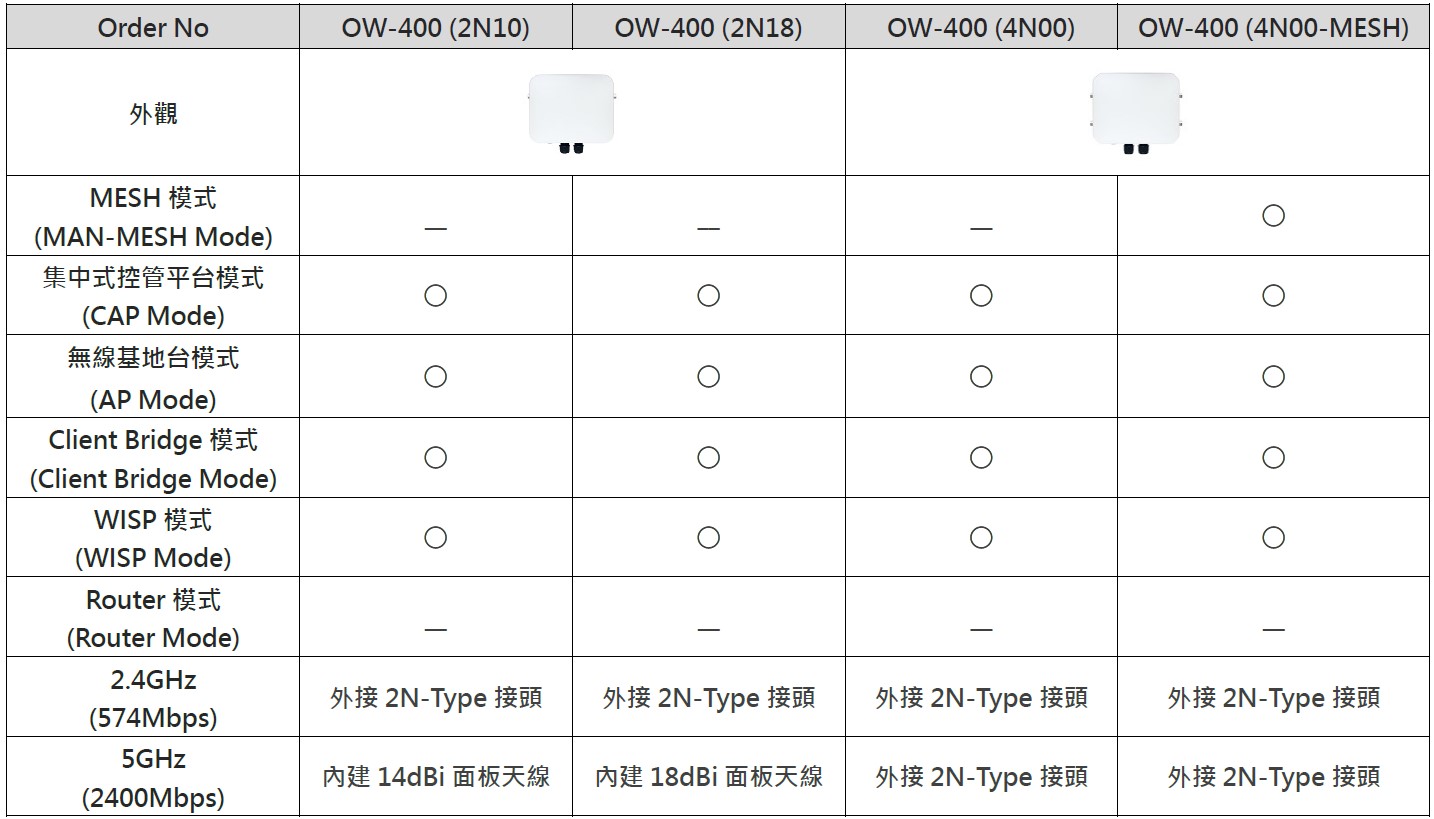

OW-400 Series訂購資訊

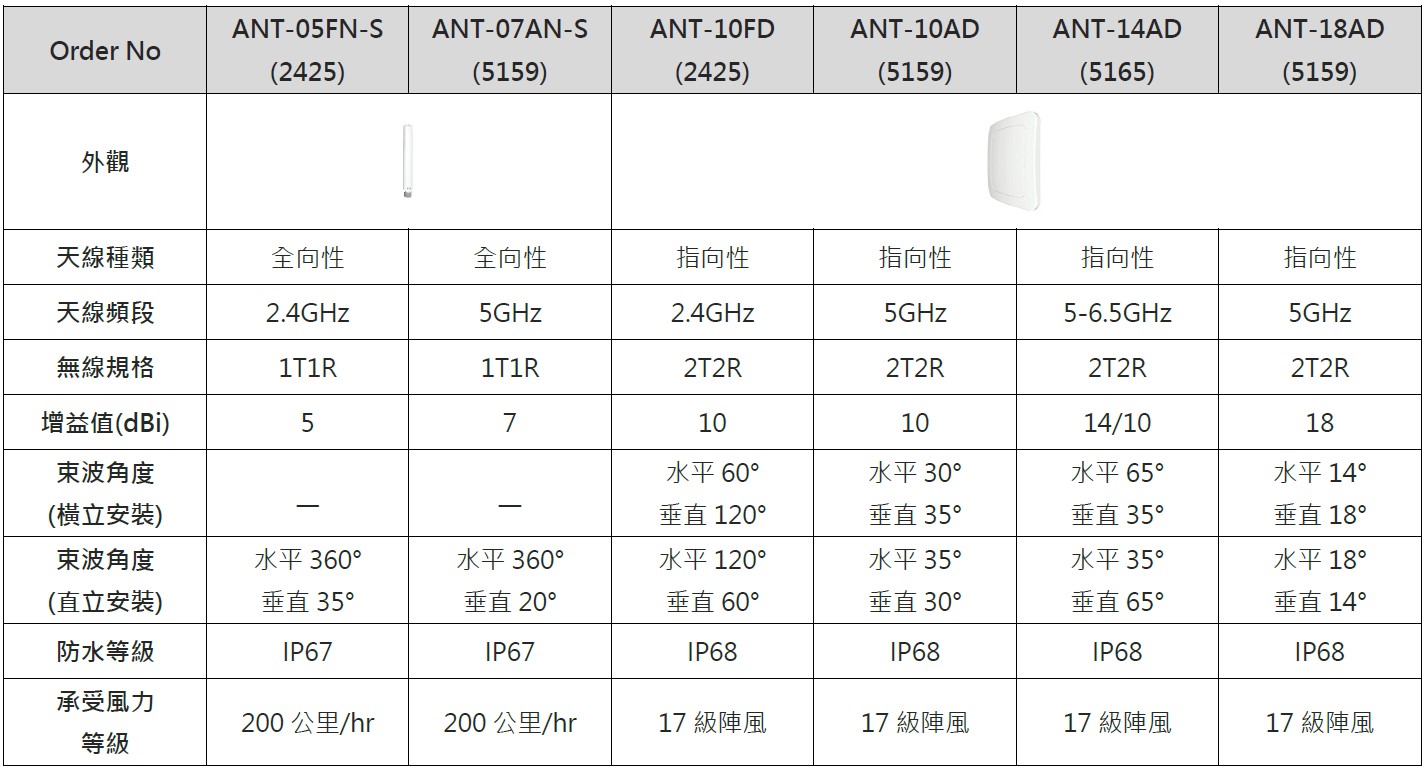

戶外型外接式天線

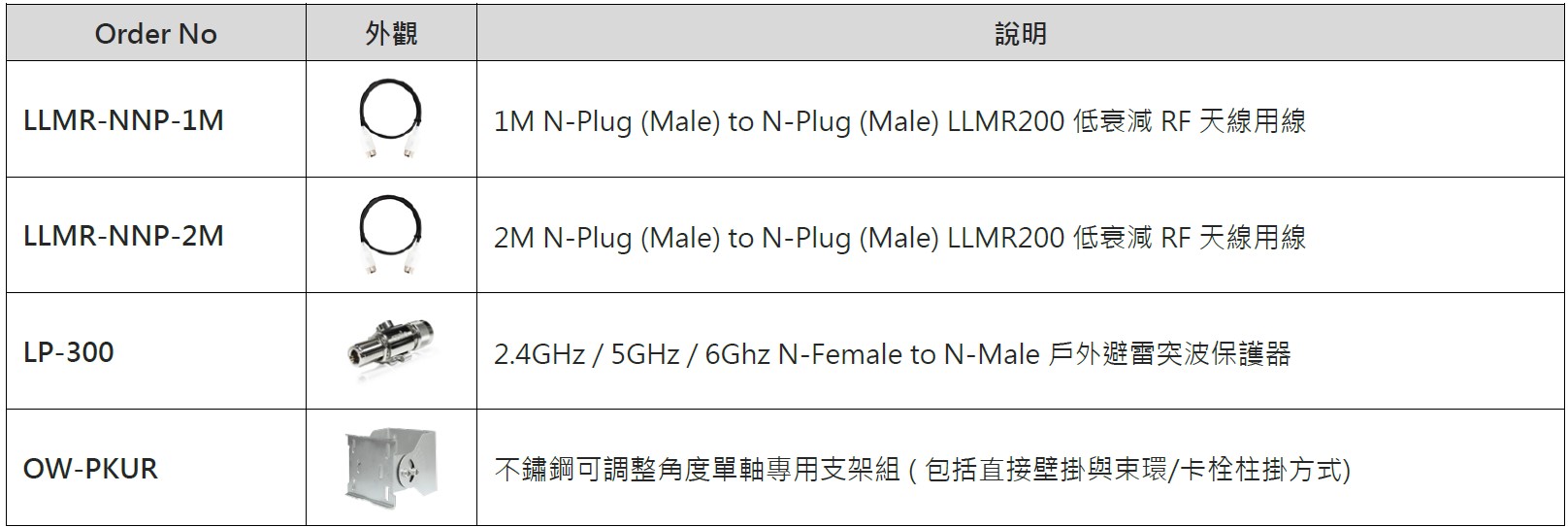

RF天線線材及配件

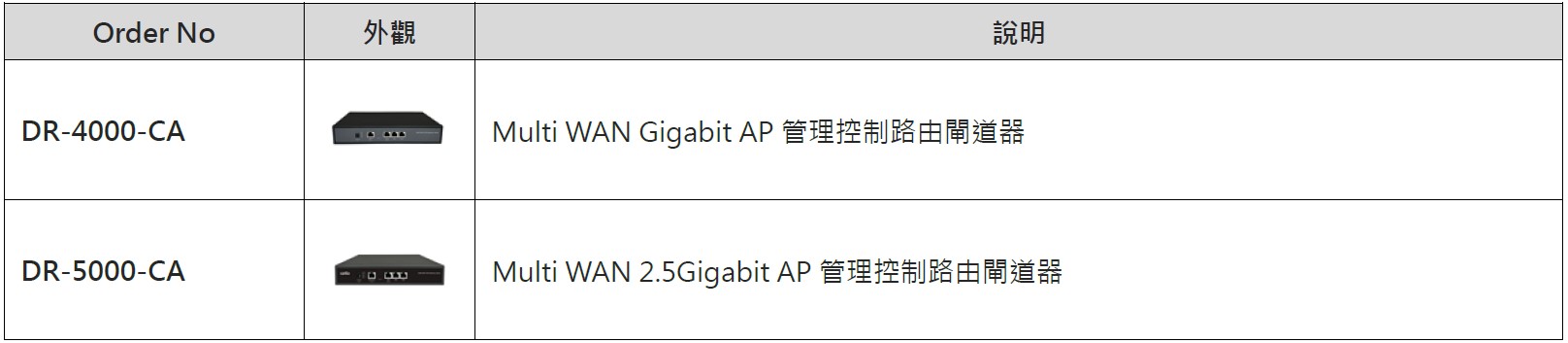

AP管理控制器DR Series
架構選擇搭配Cerio DR Series AP管理控制器，輕鬆進階Log日誌功能
AP控制器的日誌功能非常重要，它可以幫助網路管理員監控網路狀況、排除故障、進行安全審查和性能分析。這些日誌功能可幫助管理員全面監控和管理無線網路，快速識別和解決問題，確保網路的穩定性、安全性和高效運行。以下是CERIO AP控制器日誌主要功能：
支援認證與 Session 日誌記錄： 當 AP 作為認證前端時，能將經過 AP 認證的 Client 使用狀態，包括認證 Client 連線後的 Session 狀態，記錄在DR Series管理控制器日誌伺服器中。這樣可以通過DR Series管理控制器日誌瀏覽中心隨時調閱相關資料。
支援 AP Local 系統日誌： 支援將 AP 本地系統日誌狀態指定存入DR Series管理控制器日誌伺服器中，方便日後透過 DR Series管理控制器日誌瀏覽中心隨時調閱。
支援 Location Tracking 日誌： 支援在 AP 上設定 Location Tracking Log，並將其記錄存入日誌伺服器中。這樣可以通過 DR Series管理控制器的 Wireless Location Tracking Log 日誌功能，隨時調閱某一時間、某一台 IP/MAC 的 AP 被某一個 MAC Client 以多少的 RSSI 無線品質連接到 AP 的哪一個 VLAN 和哪一個 Radio 連線存取等訊息列表。

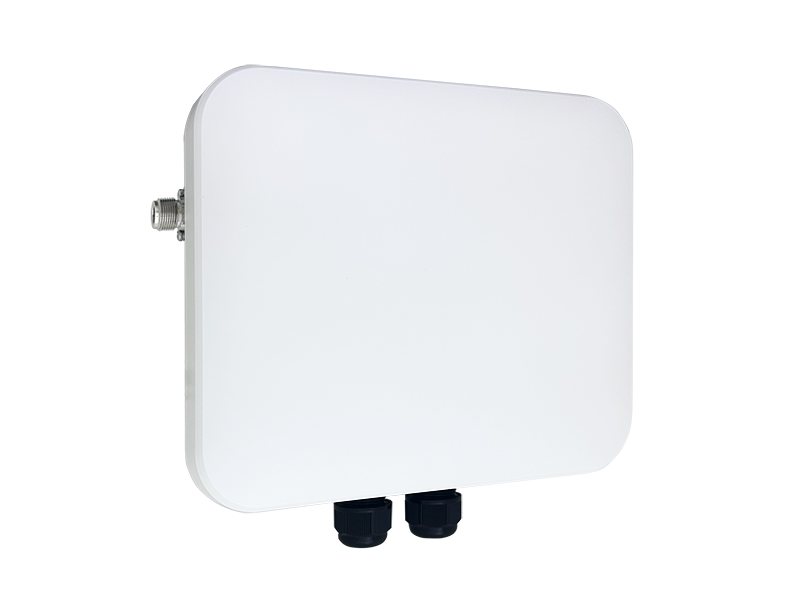

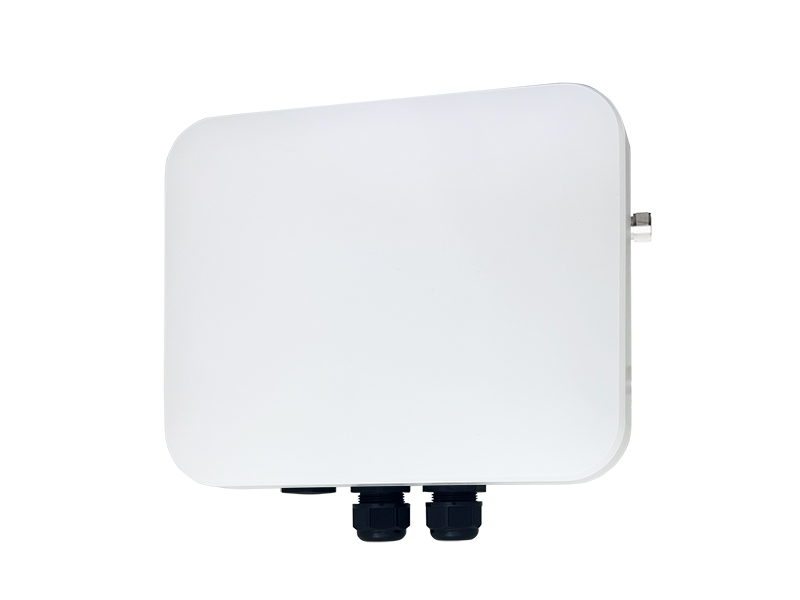

OW-400 (2N10) / OW-400 (2N18)

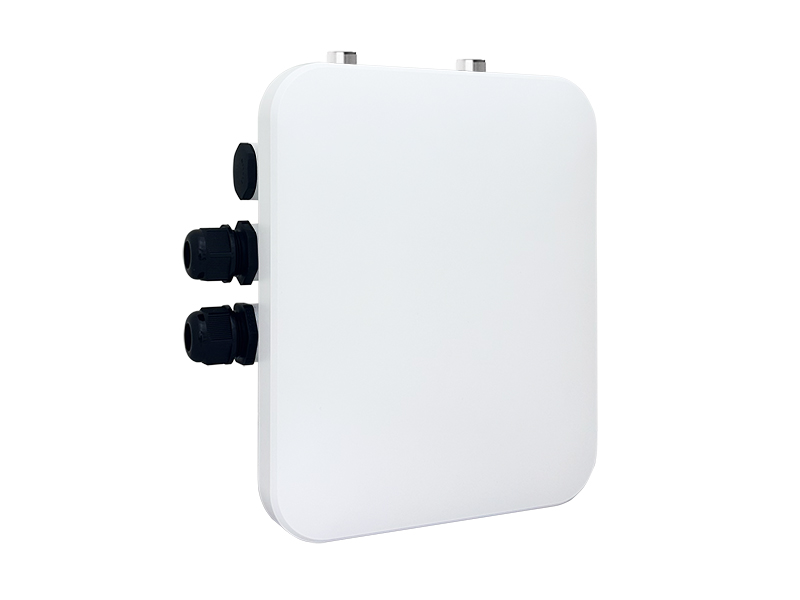

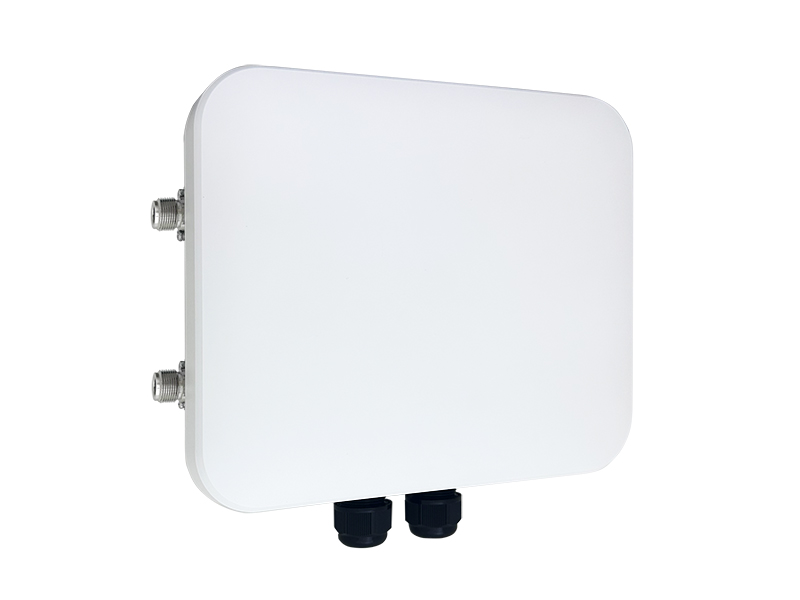

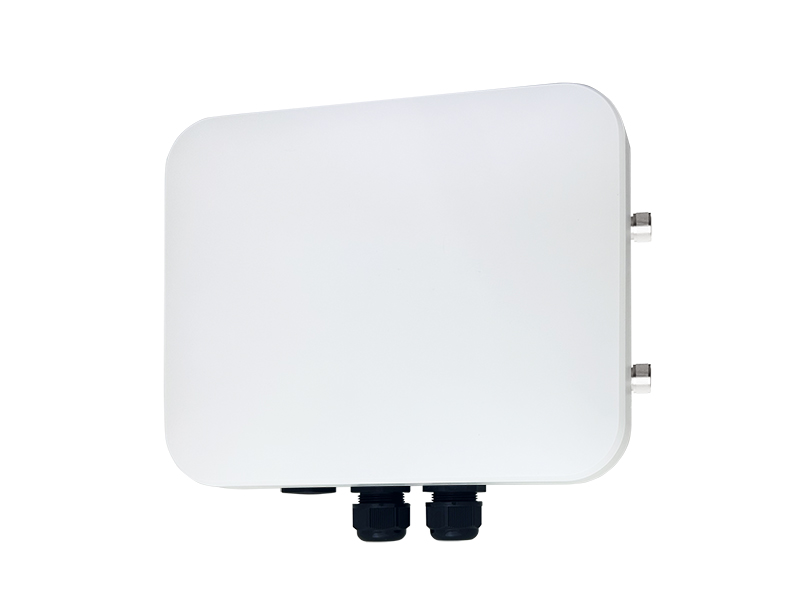

OW-400 (4N00) / OW-400 (4N00-MESH)
